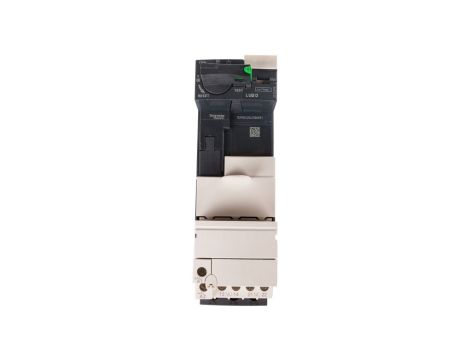

Układ rozruchowy 0,09/0,25/1,5/5,5kW 12A 24V DC (podstawa bazowa) LUB12

Układ rozruchowy 0,09/0,25/1,5/5,5kW 12A 24V DC (podstawa bazowa) LUB12

Układ rozruchowy LUB12 przeznaczony do bezpośredniego rozruchu silników asynchronicznych; urządzenie w wersji podstawowej z zasilaniem sterowania 24 V DC stosowane w automatyce maszyn i instalacjach przemysłowych.

Cechy techniczne

• Funkcja: rozruch bezpośredni (DOL) dla silników asynchronicznych.
• Znamionowa moc pracy przy AC-3, 400 V: 5,5 kW.
• Znamionowy prąd pracy Ie: 12 A.
• Zakres nastawy wyzwalacza przeciążeniowego: 0,15–12 A.
• Znamionowe napięcie sterowania: 24 V DC.
• Wyzwalacz zwarciowy: tak (zabezpieczenie nadprądowe krótkotrwałe).
• Znamionowy warunkowy prąd zwarciowy Iq: 50 kA.
• Typ koordynacji: 10 (parametry ochrony i selektywności zgodnie z dokumentacją producenta).
• Stopień ochrony: IP20.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Rodzaj napięcia sterowania: DC.
• Obsługa magistrali: dostępna (wersje z interfejsem komunikacyjnym — szczegóły i obsługiwane protokoły potwierdzić w dokumentacji lub z Działem Sprzedaży).

Zastosowanie

• Sterowanie i zabezpieczenie rozruchu silników napędowych w maszynach produkcyjnych i urządzeniach pomocniczych.
• Instalacje automatyki przemysłowej wymagające rozruchu bezpośredniego do 5,5 kW przy 400 V AC.
• Aplikacje z zasilaniem sterowania 24 V DC oraz wymaganiem integracji z systemami nadrzędnymi (wersje z magistralą komunikacyjną).
• Wyposażenie rozdzielnic i szaf sterowniczych, gdzie wymagane są zabezpieczenia przeciążeniowe i zwarciowe oraz połączenia śrubowe.
