Opis produktu

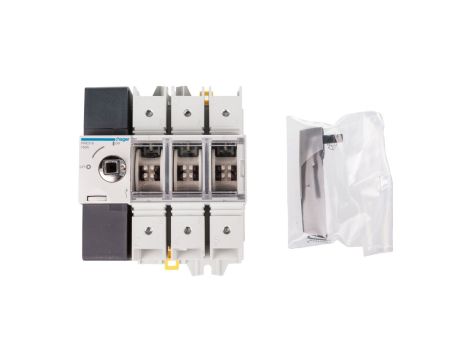

Rozłącznik izolacyjny 3P 160A z widoczną przerwą HAE316
Rozłącznik izolacyjny 3P 160A HAE316 to modułowy rozłącznik obrotowy przeznaczony do bezpiecznego odłączania obwodów trójfazowych. Produkt stosuje się jako rozłącznik główny oraz do izolacji i konserwacji obwodów w rozdzielnicach oraz instalacjach przemysłowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A (kategorie obciążalności AC21 i AC22)
- Liczba biegunów: 3 (3P) z widoczną przerwą izolacyjną
- Napięcie znamionowe Ue: 380/415 V (maks. dopuszczalne napięcie pracy do 690 V AC)
- Napięcie izolacji Ui: 800 V
- Prąd zwarciowy (zdolność do przenoszenia zwarć): 50 kA
- Moc znamionowa: 105 kW
- Straty mocy na biegun: 7,5 W
- Stopień ochrony części czołowej: IP20
- Mechanizm: dźwignia obrotowa; z mechanizmem ryglującym (możliwość zaryglowania w położeniu wyłączonym)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Budowa: urządzenie mocowane na stałe, rozmiar 4 (modułowy)
- Zgodność konstrukcyjna z wymaganiami norm dla rozłączników izolacyjnych (m.in. IEC 60947-3)
- Przeznaczony do montażu płaskiego i instalacji w tablicach rozdzielczych; funkcja rozłącznika głównego
Zastosowanie produktu
- Stosowanie jako rozłącznik główny w rozdzielnicach budynkowych i przemysłowych dla instalacji 3-fazowych (380/415 V)
- Izolacja obwodów w celu bezpieczeństwa prac konserwacyjnych i serwisowych — widoczna przerwa ułatwia weryfikację stanu rozłączenia
- Montaż w tablicach i szafach rozdzielczych do odłączania sekcji instalacji oraz ochrony przed przypadkowymi podłączeniami
- Zastosowania przemysłowe wymagające obciążalności do 160 A i odporności na udary zwarciowe do 50 kA
