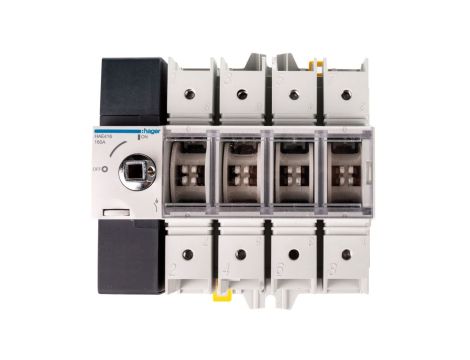

Rozłącznik izolacyjny 4P 160A z widoczną przerwą HAE416

Rozłącznik izolacyjny 4P 160A z widoczną przerwą HAE416

Rozłącznik izolacyjny HAE416 to modułowe urządzenie obrotowe 4-biegunowe o znamionowym prądzie ciągłym 160 A, przeznaczone do izolowania i odłączania obwodów w instalacjach niskiego napięcia. Produkt stosowany jako rozłącznik główny w rozdzielnicach oraz do montażu płaskiego w aplikacjach budynkowych i przemysłowych.

Cechy techniczne

• Liczba biegunów: 4 (4P), rozmiar: 4
• Znamionowy prąd ciągły Iu: 160 A; dopuszczalne obciążenie 160 A w kategoriach AC21, AC22 i AC23
• Napięcie znamionowe: typowo 380/415 V; maksymalne znamionowe napięcie pracy Ue AC: 690 V
• Napięcie izolacji: 800 V
• Moc znamionowa przy 400 V (AC1): 105 kW; straty mocy całkowite: 30 W
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Rodzaj elementu przełączającego: dźwignia; konstrukcja: urządzenie mocowane na stałe
• Wyposażenie: mechanizm ryglujący (możliwość zablokowania pozycji wyłączonej)
• Przeznaczenie montażowe: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych
• Normy i zgodność techniczna: konstrukcja zgodna z wymaganiami dla modułowych rozłączników izolacyjnych (odniesienia katalogowe); zgodność z normami stosowanymi w zakresie rozłączników izolacyjnych
• Akcesoria dostępne na potrzeby montażu i obsługi: wałki i mechanizmy obrotowe

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach budynków mieszkalnych, komercyjnych i obiektów przemysłowych
• Do izolowania obwodów trójfazowych przed pracami konserwacyjnymi i serwisowymi — widoczna przerwa umożliwia jednoznaczne potwierdzenie stanu rozłączonego
• Do zastosowań wymagających montażu płaskiego i stałego mocowania urządzenia
• W systemach zasilania 3~ 380/415 V (możliwość zastosowania do instalacji o Ue do 690 V według specyfikacji)
