Opis produktu

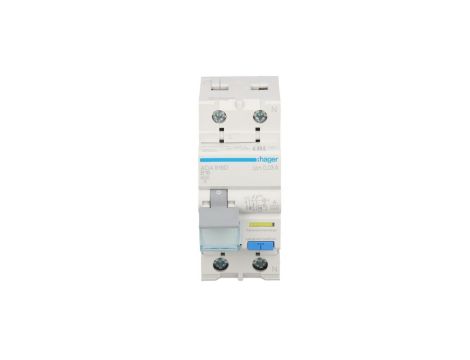

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,03A Typ A ADA916D
Wyłącznik różnicowo-nadprądowy RCBO ADA916D 2P 16 A / 0,03 A Typ A łączy ochronę różnicowoprądową z nadprądową w jednym urządzeniu, przeznaczony do zabezpieczenia obwodów jednofazowych w rozdzielnicach montowanych na szynie DIN.
Parametry techniczne
- Typ: RCBO 2P (1P+N), wersja Typ A — wykrywa prądy przemienne i prądy pulsujące DC
- Prąd znamionowy In: 16 A, charakterystyka wyzwalania B (ochrona przed przeciążeniami i zwarciami)
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA)
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
- Częstotliwość pracy: 50 Hz; napięcie znamionowe zgodnie z kartą katalogową: 240 V (jednofazowe)
- Stopień ochrony: IP2X; jednoczesne rozłączanie bieguna N: tak
- Wymiary (wys. × szer. × głęb.): 83 × 35 × 68 mm; szerokość: 2 moduły
- Montaż: szyna DIN 35 mm; wskaźnik zadziałania zabezpieczenia
- Wytrzymałość elektryczna i mechaniczna: około 2000 cykli; temperatura magazynowania: -25 … 70 °C
- Zgodność z normami: PN-EN 61009-1 oraz wymaganiami dyrektyw RoHS/WEEE (zgodnie z dokumentacją producenta)
Zastosowanie produktu
- Ochrona obwodów gniazd w instalacjach mieszkaniowych i komercyjnych przed porażeniem i zwarciami
- Zabezpieczenie obwodów oświetleniowych i obwodów z urządzeniami elektronicznymi (urządzenia impulsowe, zasilacze)
- Stosowanie w rozdzielnicach modułowych na szynie DIN 35 mm jako element ochrony 30 mA wymaganej przepisami
- Rozwiązanie dla obwodów wymagających jednoczesnego rozłączania neutralnego
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik RCBO ADA916D Typ A wykrywa prądy pulsujące DC i nadaje się do obwodów z elektroniką?
Tak — Typ A oznacza, że wyłącznik wykrywa prądy przemienne oraz prądy pulsujące składowe DC (często występujące w obwodach zasilaczy impulsowych). Nie jest jednak przeznaczony do wykrywania stałych, ciągłych składowych DC o dużej wartości; w takich aplikacjach rozważa się wyłączniki typu B.
