Opis produktu

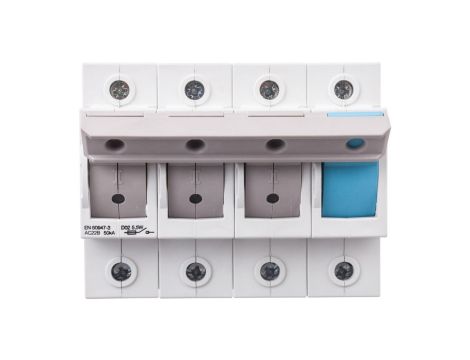

Rozłącznik bezpiecznikowy 3P+N 63A D02 L76M
Rozłącznik bezpiecznikowy 3P+N 63A D02 L76M to modułowy poziomy wyłącznik z miejscem na wkładki typu D02, przeznaczony do łączenia i zabezpieczania trójfazowych obwodów z przewodem neutralnym w instalacjach niskiego napięcia.
Cechy techniczne
- Liczba biegunów: 4 (3P+N).
- Prąd znamionowy: 63 A.
- Napięcie znamionowe: 400 VAC; napięcie DC: 110/220 VDC.
- Znamionowe napięcie łączeniowe: 400/440 V; napięcie izolacji: 800 V.
- Prąd wkładki bezpiecznikowej: zakres 20–63 A (rozmiar D02).
- Częstotliwość znamionowa: 50 Hz.
- Całkowite straty mocy przy In: 6,6 W.
- Montaż: na szynie DIN (modułowy, poziomy).
- Stopień ochrony obudowy: IP20.
- Wymiary: głębokość 70 mm, wysokość 85 mm, długość 44 mm, szerokość 108 mm; masa: 0,48 kg.
- Rozmiar wkładki: D02 (kompatybilny z wkładkami D02 w zakresie prądowym 20–63 A).
Zastosowanie produktu
- Rozdzielnice przemysłowe i komercyjne: łączenie i zabezpieczanie gałęzi trójfazowych z przewodem neutralnym.
- Tablice zasilające maszyn i urządzeń: ochrona obwodów zasilających silniki i układy pomocnicze przy użyciu wkładek D02.
- Systemy zasilania DC/AC: zastosowanie tam, gdzie wymagane jest rozłączanie zarówno w napięciu przemiennym (400 VAC), jak i w napięciu stałym (110/220 VDC).
- Integracja w obudowach modułowych dzięki montażowi na standardowej szynie DIN.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać wkładkę bezpiecznikową do rozłącznika bezpiecznikowego 3P+N 63A D02 L76M?
Dobierz wkładkę w rozmiarze D02 o prądzie znamionowym mieszczącym się w zakresie 20–63 A, zgodnym z przewidywanym obciążeniem obwodu. Przy wyborze uwzględnij charakterystykę czasowo‑prądową wkładki oraz selektywność z istniejącymi zabezpieczeniami w instalacji; nie przekraczaj maksymalnego prądu znamionowego rozłącznika (63 A).
