Opis produktu

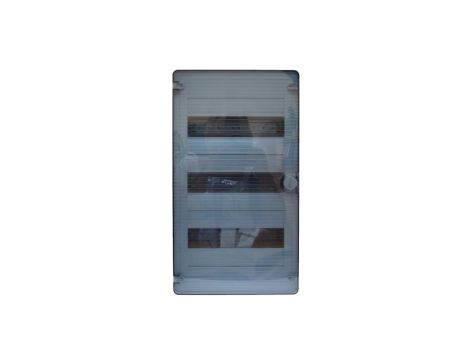

Rozdzielnica modułowa 3x12 natynkowa IP40 Golf (drzwi transparentne) VS312TD
Rozdzielnica modułowa natynkowa typu Golf, model VS312TD, przeznaczona do zabudowy aparatów modułowych (wyłączniki, różnicówki, przekaźniki) w instalacjach mieszkaniowych i usługowych, umożliwiająca podgląd urządzeń przez drzwi transparentne.
Cechy techniczne
- Wymiary: wysokość 500 mm, szerokość 282 mm, głębokość 99 mm.
- Układ modułów: 3 rzędy × 12 modułów (3×12 = 36 modułów całkowicie dostępnych do montażu aparatów modułowych).
- Materiał obudowy: biały tworzywo sztuczne (RAL 9010), klasa ochronności II.
- Stopień ochrony: IP40 (ochrona przed ciałami stałymi >1 mm), odporność na udary mechaniczne IK07.
- Pokrywa zamknięta z drzwiami transparentnymi — możliwość wizualnej kontroli bez demontażu pokrywy, opcja montażu zamka.
- Wyposażenie montażowe: szyny DIN do montażu aparatów modułowych.
- Odporność termiczna: badanie rozżarzonym drutem (GWT) przy 650 °C; zgodność z wymogami RoHS.
Zastosowanie produktu
- Natynkowy punkt rozdziału obwodów w budynkach mieszkalnych, biurach, lokalach usługowych i małych obiektach przemysłowych.
- Instalacje modernizacyjne i rozbudowy, gdzie wymagany jest łatwy dostęp do aparatów i możliwość wizualnej kontroli bez otwierania drzwi.
- Montaż na ścianie tam, gdzie potrzebna jest rozdzielnica o niewielkiej głębokości i estetycznym, białym wykończeniu (RAL 9010).
- Montaż aparatów modułowych na standardowych szynach DIN — wyłączniki nadprądowe, różnicowoprądowe, moduły ochrony i sterowania.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy drzwi transparentne umożliwiają kontrolę stanu aparatów bez otwierania rozdzielnicy?
Tak — drzwi transparentne modelu VS312TD pozwalają na wizualną kontrolę wskaźników i położeń aparatów bez otwierania pokrywy; pełny dostęp do montowanych aparatów uzyskuje się po otwarciu drzwi. - Czy obudowa klasy ochronności II wymaga połączenia ochronnego (PE)?
Klasa ochronności II oznacza podwójną izolację elementów czynnych i brak obowiązku ochronnego połączenia obudowy z przewodem ochronnym; prowadzenie przewodów ochronnych i uziemienia instalacji należy wykonać zgodnie z projektem i obowiązującymi przepisami.
