Złączka szynowa ochronna 10mm2 żółto-zielona 2010-1207 TOPJOBS

Złączka szynowa ochronna 10mm2 żółto-zielona 2010-1207 TOPJOBS

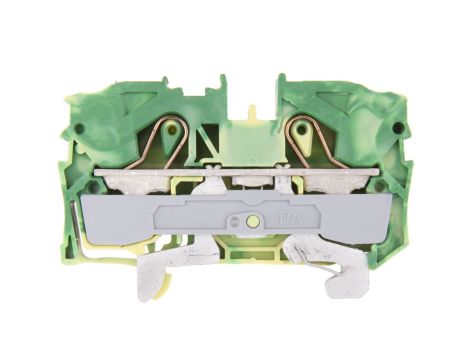

Złączka szynowa ochronna 2010-1207 TOPJOBS to dwuprzewodowy moduł PE przeznaczony do montażu na szynie DIN 35 mm, stosowany do realizacji połączeń ochronnych i PEN w rozdzielnicach oraz szafach sterowniczych.

Cechy techniczne

• Oznaczenie katalogowe: 10 mm? (nazwa produktu); praktyczny zakres przyłączeniowy przewodów: 0,5–16 mm? (jednodrutowe, linkowe, wielożyłowe).
• Liczba poziomów: 1; liczba zacisków na poziom: 2 (złącze PE/PEN).
• Technika połączenia: Push-in CAGE CLAMP® / zacisk sprężynowy; pozycja wejścia przewodu: od góry.
• Materiał izolacyjny: tworzywo termoplastyczne (poliamid PA66); klasa palności UL94: V0.
• Wymiary: szerokość (rozstaw rastra) 10 mm, długość 68 mm, wysokość przy najniższym montażu ~37 mm, głębokość 67,8 mm; masa ~30,1 g.
• Temperatura pracy: od -35 °C do +105 °C.
• Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
• Kolor: zielono?żółty – przeznaczone do identyfikacji przewodów ochronnych.
• Funkcja: zacisk ochronny PE z możliwością realizacji funkcji PEN.

Zastosowanie produktu

• Centralne listwy uziemiające i łączenie przewodów ochronnych w rozdzielnicach i szafach sterowniczych.
• Instalacje przemysłowe i budowlane wymagające modułowych złączy PE na szynie DIN 35 mm.
• Realizacja połączeń PEN oraz rozdział ochrony PE w instalacjach maszynowych i automatyce.
• Aplikacje wymagające kompaktowych, oznaczonych kolorystycznie zacisków ochronnych (żółto?zielone), w tym realizacje w strefach eksploatacji przemysłowej oraz systemach Ex e II.
• Zastosowanie tam, gdzie wymagana jest szybka instalacja bezśrubowa i pewne połączenie sprężynowe przewodów od 0,5 mm?.
