Złączka szynowa 4-przewodowa 2,5mm2 szara 2002-1401 TOPJOBS

Złączka szynowa 4-przewodowa 2,5mm2 szara 2002-1401 TOPJOBS

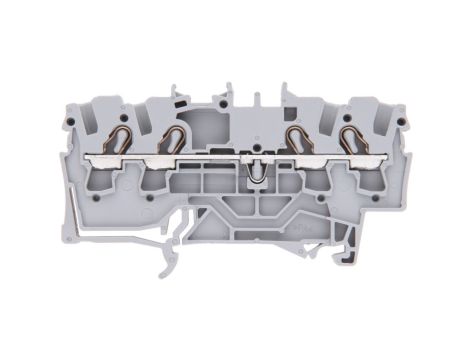

Złączka szynowa TOPJOBS 2002-1401 to 1-poziomowy moduł przyłączeniowy na szynę DIN 35 mm przeznaczony do rozdziału i łączenia przewodów mocy oraz sygnałowych w instalacjach przemysłowych i szafach sterowniczych. Wyposażona w zaciski sprężynowe z górnym dostępem przyłączeniowym.

Cechy techniczne

• Liczba poziomów: 1; liczba zacisków na poziom: 4.
• Rodzaj połączenia: zacisk sprężynowy, pozycja połączenia od góry.
• Przekrój przewodów: 0,25–4 mm? (przewód jednodrutowy, linkowy bez tulejki, wielożyłowy); przekrój nominalny w oznaczeniu produktu: 2,5 mm?.
• Prąd znamionowy In: 24 A.
• Montaż: szyna montażowa DIN 35 mm.
• Wymiary: długość 70 mm; wysokość przy najniższym sposobie montażu 33 mm; szerokość/rozmiar rastra 5,2 mm.
• Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
• Zakres temperatur pracy: od -35 °C do 105 °C.
• Wersja przeciwwybuchowa: dostępna wersja EEx e.
• Wewnętrzne piętra zmostkowane: nie (mostkowanie należy wykonywać zewnętrznie wg wymaganej konfiguracji).
• Wymagana płytka zamykająca: tak (stosować płytkę końcową na krańcach szeregu złączek).
• Kolor: szary.

Zastosowanie produktu

• Rozdział i łączenie przewodów w szafach sterowniczych i rozdzielnicach na szynie DIN 35 mm.
• Przyłącza zasilania i sygnałów do 24 A dla instalacji przemysłowych i automatyki.
• Realizacja połączeń z przewodami stałymi, linkowymi (także bez tulejek) oraz wielożyłowymi w zakresie 0,25–4 mm?.
• Stosowanie w układach modułowych wymagających kompaktowej zabudowy (raster 5,2 mm) oraz w aplikacjach o podwyższonej klasie palności materiałów.
• Możliwość użycia w obiektach z wymaganiami stref przeciwwybuchowych przy zastosowaniu wersji EEx e (stosować zgodnie z dokumentacją i instrukcjami montażowymi).
• Zalecane stosowanie płytki zamykającej na końcach ciągów złączek w celu zachowania poprawnej separacji mechanicznej i elektrycznej.
