Opis produktu

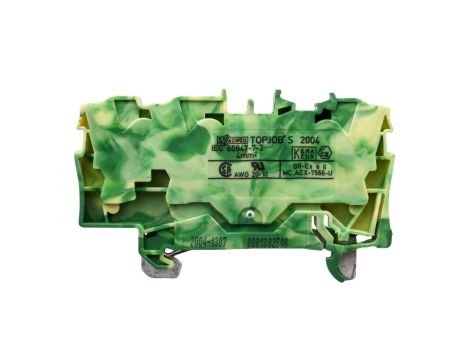

Złączka szynowa 3-przewodowa 4mm2 żółto-zielona 2004-1307 TOPJOBS
Złączka szynowa 3-przewodowa 2004-1307 TOPJOBS to jednopoziomowy blok przyłączeniowy przeznaczony do łączenia przewodów o przekrojach do 4 mm2 z górnym dostępem do zacisków. Wersja posiada oznaczony zacisk ochronny żółto?zielonymi elementami, co ułatwia realizację obwodów ochrony PE.
Właściwości techniczne
- Typ połączenia: zacisk sprężynowy, pozycja połączenia od góry
- Liczba poziomów: 1; liczba zacisków na poziom: 3
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V
- Przekrój przyłączanego przewodu: 0,5–4 mm2 (przewód jednożyłowy, linkowy z/bez tulejki, wielożyłowy)
- Montaż: szyna montażowa DIN 35 mm
- Wymiary i rastr: szerokość/rozmiar rastra 6,2 mm; długość 66,5 mm; wysokość przy najniższym montażu 33 mm
- Zakres temperatur pracy: -35 °C do 105 °C
- Materiały izolacyjne: tworzywo termoplastyczne, klasa palności zgodna z UL94 V0
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak
- Wersja przeciwwybuchowa: dostępna w wykonaniu EEx e
- Kolor obudowy: szary; zacisk ochronny oznaczony kolorami żółto?zielonymi
Zastosowanie produktu
- Listwy przyłączeniowe i rozdzielnice szynowe z montażem na DIN 35 mm
- Realizacja obwodów ochrony PE oraz punktów uziemienia w instalacjach przemysłowych
- Panele sterownicze i szafy rozdzielcze maszyn oraz urządzeń pomiarowych
- Instalacje wymagające montażu na szynie oraz aplikacje w środowiskach z wymaganiem wykonania Ex e (stosować zgodnie z dokumentacją strefową)
