Opis produktu

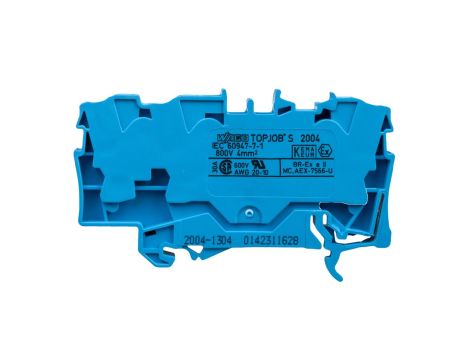

Złączka szynowa 3-przewodowa 4mm2 niebieska 2004-1304 TOPJOBS
Złączka szynowa TOPJOBS 2004-1304 to trójpolowy blok zaciskowy montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów miedzianych o przekroju do 4 mm?. Niebieskie oznaczenie ułatwia identyfikację przewodu neutralnego w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Liczba poziomów: 1; liczba zacisków na poziom: 3.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (cage/spring clamp) — połączenie od góry.
- Przekrój przyłączanego przewodu: 0,5–4 mm? (jednodrutowy, linkowy z końcówką tulejkową i bez niej, przewód wielożyłowy).
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V0.
- Wymiary: długość 66,5 mm; szerokość/rozmiar rastra 6,2 mm; wysokość przy najniższym sposobie montażu 33 mm.
- Zakres temperatur pracy: -35 °C do 105 °C.
- Wewnętrzne piętra zmostkowane: nie (brak fabrycznego mostkowania).
- Wersja przeciwwybuchowa: dostępna opcja \'EEx e\' (należy zweryfikować zgodność z wymaganiami instalacji).
- Wymagana płytka zamykająca: tak (dotyczy końcowego montażu na szynie).
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — rozdział przewodu neutralnego i punktów połączeń sygnałowych.
- Instalacje przemysłowe i automatyka maszyn — łączenie przewodów miedzianych do 4 mm? z wykorzystaniem zacisków sprężynowych.
- Aplikacje wymagające odpornego materiału izolacyjnego i szerokiego zakresu temperaturowego (?35…105 °C).
- Środowiska z wymaganiem egzemplarza przeciwwybuchowego — dostępna wersja \'EEx e\' (stosować zgodnie z dokumentacją i warunkami instalacji).
- Systemy modularne i listwy zaciskowe, gdzie istotna jest standaryzowana szerokość rastra 6,2 mm i montaż na DIN 35.
