Opis produktu

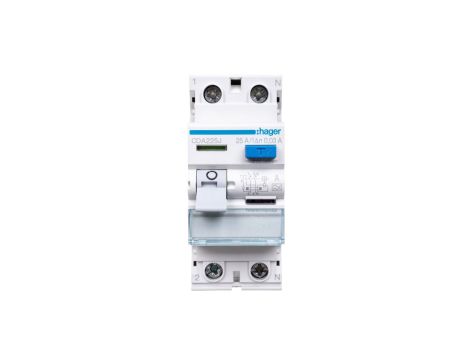

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ A CDA225J
Wyłącznik różnicowoprądowy CDA225J to dwubiegunowy RCCB Typ A przeznaczony do ochrony przed porażeniem i zapobieganiu pożarom wywołanym upływami prądu. Urządzenie montowane na szynie DIN stosuje się w rozdzielnicach instalacji jednofazowych i instalacjach, w których występują składowe pulsujące prądu stałego.
Cechy techniczne
- Liczba biegunów: 2 (2P), montaż na szynie DIN
- Prąd znamionowy: 25 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Typ: A (czułość na prądy przemienne i pulsujące składowe DC)
- Napięcie znamionowe: 230 V, częstotliwość 50 Hz
- Maksymalne napięcie izolacji: 500 V
- Zdolność załączania (prąd zwarciowy): 1,5 kA
- Stały prąd znamionowy utrzymywany do 70°C
- Całkowite straty mocy przy In: 3,4 W
- Wytrzymałość elektryczna: 2000 cykli; mechaniczna: 4000 cykli
- Szerokość: 2 moduły (montaż modułowy na szynie)
- Stopień ochrony: IP20 (IP2X)
- Funkcje dodatkowe: ochrona selektywna możliwa, wyzwalanie krótkozwłoczne, możliwość dodatkowego wyposażenia
- Zgodność z normą: EN 61008-1; zgodność z wymaganiami RoHS i WEEE
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych i usługowych
- Stosowanie w rozdzielnicach jednofazowych montowanych na szynie DIN
- Ochrona obwodów z urządzeniami generującymi pulsujące składowe DC (silniki z falownikami, zasilacze impulsowe) — wymóg typu A
- Użycie w układach z wymaganiem selektywności ochrony przy odpowiedniej koordynacji z zabezpieczeniami nadprądowymi
- Zastosowanie tam, gdzie konieczna jest szybka reakcja przy upływie >30 mA dla ochrony osób i ograniczenia ryzyka pożarowego
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza Typ A w wyłączniku CDA225J?
Typ A oznacza, że wyłącznik wykrywa prądy różnicowe przemienne oraz pulsujące składowe prądu stałego (np. pochodzące od prostowników i zasilaczy impulsowych); nie zastępuje to jednak urządzeń odporne na stały prąd ciągły (>DC). - Czy CDA225J nadaje się do instalacji wymagającej ochrony selektywnej?
Tak — CDA225J jest dopuszczony do pracy w układach z ochroną selektywną, jednak osiągnięcie selektywności wymaga właściwej koordynacji z wyłącznikami nadprądowymi na wejściu rozdzielnicy (dobór charakterystyki i ewentualnych opóźnień).
