Opis produktu

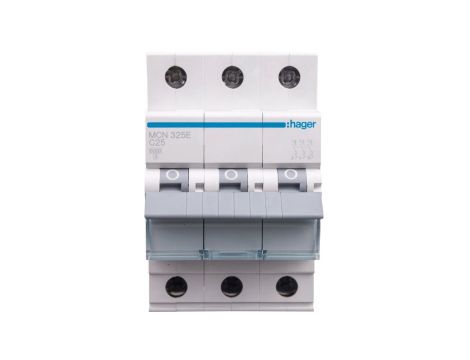

Wyłącznik nadprądowy 3P C 25A 6kA AC MCN325E
Wyłącznik nadprądowy 3P C 25A 6kA AC MCN325E to trójpolowy wyłącznik termomagnetyczny przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach 230/400 V. Produkt znajduje zastosowanie w rozdzielnicach dla instalacji mieszkaniowych, usługowych i lekkich aplikacji przemysłowych z umiarkowanymi prądami rozruchowymi.
Cechy techniczne
- Zdolność łączeniowa (Icn): 6000 A (6 kA)
- Liczba biegunów: 3P (trójpolowy)
- Prąd znamionowy: 25 A
- Charakterystyka wyzwalania: C (termomagnetyczne, wyzwalanie zwłoczne i bezzwłoczne)
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
- Moc strat: 10,1 W
- Wytrzymałość elektryczna: 4000 cykli
- Zakres temperatur pracy: -15°C do 70°C (prąd znamionowy zmienia się w zależności od temperatury otoczenia)
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
- Stopień ochrony: IP20
- Norma: EN 60898-1
Zastosowanie produktu
- Ochrona obwodów rozdzielczych trójfazowych w instalacjach 230/400 V.
- Zabezpieczenie obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. oświetlenie, małe silniki, obwody gniazd).
- Stosowanie w rozdzielnicach budynków mieszkalnych, usługowych oraz lekkich obiektach przemysłowych wymagających zgodności z EN 60898-1.
- Projektowanie instalacji z uwzględnieniem wpływu temperatury otoczenia na wartość prądu znamionowego oraz mocy strat wyłącznika.
