Opis produktu

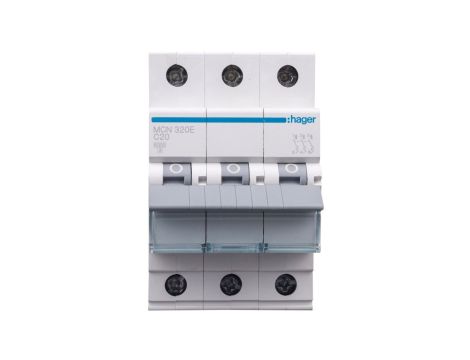

Wyłącznik nadprądowy 3P C 20A 6kA AC MCN320E
Wyłącznik nadprądowy MCN320E to urządzenie 3-biegunowe o charakterystyce C, przeznaczone do ochrony obwodów niskiego napięcia przed przeciążeniami i zwarciami. Stosowany jako zabezpieczenie gałęzi trójfazowych oraz obwodów z umiarkowanyymi prądami rozruchowymi.
Cechy techniczne
- Typ: wyłącznik nadprądowy 3P, seria MCN320E, charakterystyka C
- Znamionowy prąd: 20 A
- Zdolność łączeniowa (Icn): 6000 A (6 kA)
- Napięcie znamionowe: 230/400 V AC, częstotliwość: 50 Hz
- Napięcie izolacji: 500 V
- Wymiary (gł. × wys. × szer.): 70 × 83 × 52,5 mm
- Moment dokręcania zacisków: 2,8 Nm
- Efektywny zakres prądu znamionowego przy różnych temperaturach (informacja katalogowa): 14,1 A – 25,3 A
- Stopień ochrony: IP20
- Temperatura składowania: -25 °C do 80 °C
- Zgodność z normą EN 60898-1; spełnia wymagania RoHS/WEEE
- Możliwość montażu akcesoriów i elementów dodatkowych zgodnie z kartą katalogową
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach niskiego napięcia w budynkach mieszkalnych, biurowych i obiektach lekkiego przemysłu
- Zabezpieczenie obwodów gniazd i oświetlenia oraz obwodów z umiarkowanymi prądami rozruchowymi (charakterystyka C)
- Stosowanie tam, gdzie wymagana jest selektywność działania z innymi zabezpieczeniami modułowymi (zgodnie z wytycznymi projektowymi)
- Użycie w instalacjach, gdzie wymagana jest zdolność łączeniowa do 6 kA przy zwarciach
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobierać wyłącznik MCN320E przy podwyższonej temperaturze otoczenia?
Należy stosować współczynniki korekcyjne podane w karcie katalogowej producenta — efektywny prąd znamionowy po korekcji może zmaleć do wartości około 14,1 A. Przy długotrwale podwyższonej temperaturze rozważ dobór wyłącznika o wyższym In lub uwzględnienie korekcji w obliczeniach obciążalności przewodów i zabezpieczeń.
