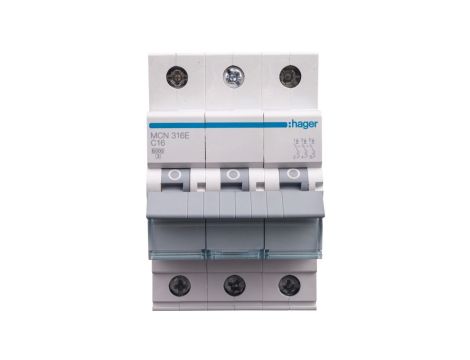

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E to trójpolowy wyłącznik nadprądowy (typ C) przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Zastosowanie obejmuje rozdzielnice w instalacjach budynków mieszkalnych, obiektów komercyjnych oraz lekkich instalacji przemysłowych.

Cechy techniczne

• Typ: wyłącznik nadprądowy 3-biegunowy, charakterystyka C
• Prąd znamionowy: 16 A
• Zdolność łączeniowa (Icn): 6000 A (6 kA)
• Napięcie znamionowe: 230/400 V AC; maksymalne napięcie izolacji Ui: 500 V
• Częstotliwość pracy: 50 Hz
• Wpływ temperatury: wartość referencyjna odpowiada około 17,3 A przy 20 °C i około 10,9 A przy 70 °C — należy uwzględnić korekcję przy doborze obciążenia
• Straty mocy: 2,14 W na biegun
• Moment dokręcania zacisków: 2,8 Nm
• Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
• Stopień ochrony: IP20
• Wytrzymałość elektryczna: do 4000 cykli
• Zakres temperatur przechowywania: -25 °C do 80 °C
• Norma: EN 60898-1
• Możliwa instalacja obok siebie — uwzględnić współczynniki korekcyjne zgodnie z kartą katalogową

Zastosowanie produktu

• Ochrona obwodów końcowych w instalacjach zasilania trójfazowego: obwody oświetleniowe, gniazdka i zasilanie urządzeń
• Stosowanie w rozdzielnicach i szafach rozdzielczych w budownictwie mieszkaniowym i obiektach komercyjnych
• Ochrona obwodów z umiarkowanymi prądami rozruchowymi — charakterystyka C nadaje się do obciążeń indukcyjnych o średnich prądach udarowych (np. małe silniki, transformatory, oświetlenie)
• Użycie tam, gdzie wymagana jest zdolność łączeniowa do 6 kA i zgodność z normą EN 60898-1
