Opis produktu

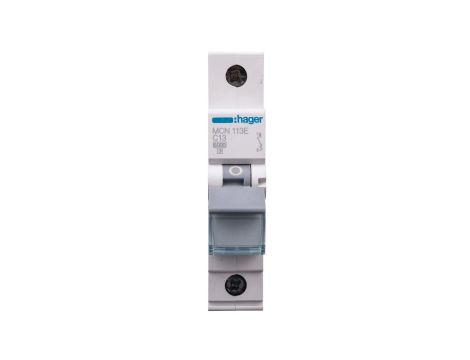

Wyłącznik nadprądowy 1P C 13A 6kA AC MCN113E
Wyłącznik nadprądowy MCN113E to jednobiegunowy aparat ochronny o charakterystyce C, przeznaczony do zabezpieczania obwodów jednofazowych przed przeciążeniami i zwarciami w instalacjach 230/400 V AC. Produkt znajduje zastosowanie w rozdzielnicach modułowych dla instalacji mieszkalnych, komercyjnych i niewielkich instalacji przemysłowych.
Cechy techniczne
- Liczba biegunów: 1 (1P); charakterystyka zadziałania: C
- Prąd znamionowy: 13 A
- Napięcie znamionowe: 230/400 V AC; częstotliwość: 50/60 Hz
- Znamionowa zdolność łączeniowa Icn: 6 kA (6000 A)
- Zakres temperatury pracy: -25 °C do 70 °C; stosować współczynniki korekcyjne wyzwalacza i dla aparatów zainstalowanych obok siebie zgodnie z kartą katalogową
- Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
- Moment dokręcający zacisków: 2,8 Nm
- Stopień ochrony: IP20
- Zgodność z wymaganiami normy EN 60898-1; zgodność z dyrektywą RoHS
Zastosowanie produktu
- Ochrona obwodów jednofazowych (230 V) – obwody gniazdowe i oświetleniowe.
- Zabezpieczenie obwodów pomocniczych i urządzeń z umiarkowanymi prądami rozruchowymi wymagającymi charakterystyki C.
- Stosowanie w rozdzielnicach modułowych w budynkach mieszkalnych, biurowych oraz małych instalacjach przemysłowych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jaki moment dokręcania należy stosować przy podłączaniu przewodów do wyłącznika MCN113E?\nMoment dokręcania zacisków wynosi 2,8 Nm; należy użyć klucza dynamometrycznego, aby zapewnić poprawne połączenie i uniknąć uszkodzenia zacisków.
- Czy MCN113E nadaje się do pracy w skrajnych temperaturach?\nTak, zakres temperatur pracy to od -25 °C do 70 °C; przy pracy poza temperaturą odniesienia stosuje się obowiązkowe współczynniki korekcyjne wyzwalacza oraz uwzględnia się wpływ instalacji (aparaty obok siebie) zgodnie z kartą katalogową.
