Opis produktu

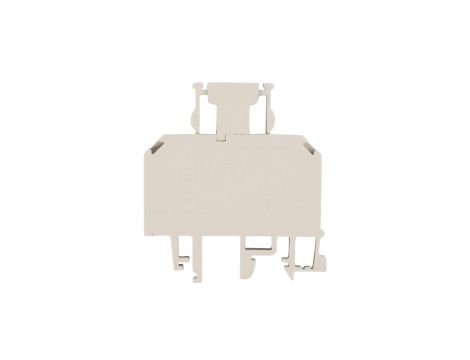

Złączka bezpiecznikowa 2,5mm2 szara 6,9A 5x20mm ZUB 1-2.5 13202312
Złączka bezpiecznikowa ZUB1-2.5 to jednostanowiskowa złączka szynowa z gniazdem na wkładkę bezpiecznikową G 5x20 mm, przeznaczona do montażu na szynie DIN (TS32/TS35) i stosowania w instalacjach rozdzielczych oraz obwodach pomocniczych. Zaprojektowana do połączeń śrubowych przewodów o przekroju nominalnym 2,5 mm2.
Cechy techniczne
- Materiał izolacyjny: bezhalogenowy poliamid PA 66, tworzywo termoplastyczne, klasa palności UL94 V0.
- Wymiar rastra / szerokość: 9 mm; wysokość przy najniższym montażu: 55 mm; długość: 57 mm.
- Prąd znamionowy In: 6,9 A; napięcie znamionowe: 400 V.
- Zakres przyłączanych przewodów: przewód jednodrutowy 0,5–4 mm²; przewód linkowy bez tulejki 0,5–4 mm²; przewód wielożyłowy 0,5–2,5 mm².
- Rodzaj połączenia elektrycznego: połączenie śrubowe (po obu stronach), pozycja połączenia: boczny.
- Rodzaj wkładki bezpiecznikowej: G 5x20 mm, uchwyt na wtyk; brak wskaźnika zadziałania.
- Moment dokręcania śrub: 0,4–0,6 Nm.
- Temperatura pracy: od -25°C do 125°C.
- Montaż: szyna montażowa DIN / Szyna G (TS32/TS35); nie wymaga dodatkowej płytki zamykającej.
- Kolor: szary. Dodatkowe akcesoria: oznaczniki i płytki krańcowe.
Zastosowanie produktu
- Ochrona pojedynczych obwodów i obwodów pomocniczych w rozdzielnicach oraz szafach sterowniczych.
- Stosowanie w obwodach sygnałowych i zasilających o prądzie nieprzekraczającym 6,9 A.
- Łączenie przewodów jednomodowych i wielożyłowych na szynie DIN w instalacjach przemysłowych i budynkowych.
- Rozwiązanie modułowe tam, gdzie konieczne jest szybkie wymienianie wkładki bezpiecznikowej typu 5x20 mm.
