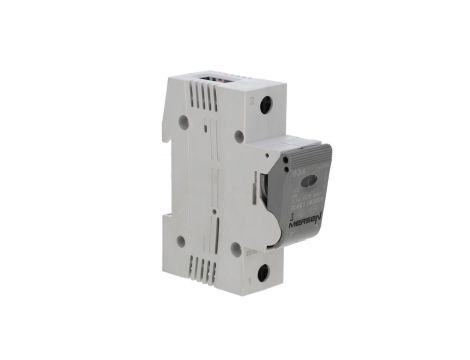

Rozłącznik bezpiecznikowy LINOCUR o niskich stratach mocy dla wkładek D02 63A 230V AC 1P Z1012620

ROZŁĄCZNIK BEZPIECZNIKOWY D0 LINOCUR® Rozmiar D02 63A 230VAC/440VAC, IP20, 50 kA 1-polowy

Wyposażny w unikatowy podwójny zacisk dla podłączeń, 1,5mm² do 35mm², do użytku z szynami zbiorczym

• Numer artykułu: Z1012620

• Numer katalogowy: 05861.063000

• Opis: Rozłącznik bezpiecznikowy DIN D0 Linocur® rozmiar D02 440VAC 63A 1-biegunowy, szerokość 26,60 mm

• Kod EAN/UPC: 3605340496000

Parametry techniczne

• Częstotliwość (Hz): 50 ... 60 Hz

• Napięcie znamionowe AC IEC: 440 V

• Prąd znamionowy: 63 A

• Zdolność wyłączania: 50 kA

• Zgodność z ROHS: Tak

• AC lub DC: AC

• Rozmiar bezpiecznika: D02

• Liczba biegunów: 1-biegunowy

• Moment dokręcania: 3,5 N·m

• Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 7 W

• Montaż instalacyjny: Szyna DIN zgodnie z EN 60715

• Waga produktu: 0,141 kg

• Znamionowa zwarciowa zdolność łączeniowa (SCCR)

• AC 22B: Znamionowa zwarciowa zdolność łączeniowa dla kategorii użytkowania AC 22B (prąd przemienny, obciążenie o charakterze rezystancyjno-indukcyjnym z umiarkowanymi przeciążeniami) - AC 400V 63A

• DC 22B: Znamionowa zwarciowa zdolność łączeniowa dla kategorii użytkowania DC 22B (prąd stały, obciążenie o charakterze rezystancyjno-indukcyjnym z umiarkowanymi przeciążeniami) - DC 65V/biegun

• AC 23B: Znamionowa zwarciowa zdolność łączeniowa dla kategorii użytkowania AC 23B (prąd przemienny, obciążenie o charakterze silnikowym lub inne wysokoindukcyjne, z częstym załączaniem i wyłączaniem) - AC 400V 50A

Wymiary produktu

• Szerokość: 26,6 mm

• Długość: 70 mm

• Wysokość: 90 mm

Opakowanie sprzedażowe

• Ilość w opakowaniu: 3 szt.

• Waga opakowania: 0,456 kg

• Wymiary opakowania:

  • Szerokość: 85 mm

  • Długość: 100 mm

  • Wysokość: 75 mm

Grupa produktów

• Kategoria: Rozłączniki bezpiecznikowe IEC

Standardy

• EN/IEC 60947-3

• DIN VDE 43880

• DIN VDE 0660 cz. 107

• DIN VDE 0638

• DIN VDE 0636 cz. 3

• IEC 60269

Różne połączenia zacisków kablowych

• Przewody z tulejkami:

  • Dwa przewody o jednakowym przekroju: maks. do 16 mm²

  • Dwa różne przewody:

    • 25 mm² oraz maks. 6 mm²

    • 35 mm² oraz maks. 4 mm²

• Przewody bez tulejek:

  • Dwa przewody o jednakowym przekroju: maks. do 16 mm²

  • Dwa różne przewody:

    • 25 mm² oraz maks. 16 mm²

    • 35 mm² oraz maks. 10 mm²

• Przewody odporne na zwarcia:

  • Dwa przewody o jednakowym przekroju: maks. do 6 mm²

• Maksymalny przekrój podłączeń dla wejścia i wyjścia: 35 mm²

• Podłączenie rozłącznika Linocur®: Przy pomocy szyn zbiorczych, typ sztyftowy
