Opis produktu

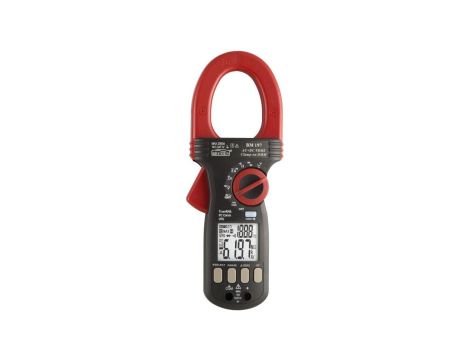

Miernik cęgowy 2000A AC/DC TrueRMS USB BM197 BRYMEN
- Maksymalna średnica przewodu 55mm
- TrueRMS - Pomiar rzeczywistej wartości skutecznej
- Automatyczna/ręczna zmiana zakresów pomiarowych
- Pomiar temperatury
- DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz - jednoczesne wskazanie częstotliwości i mierzonego napięcialub prądu - na podwójnym wyświetlaczu
- RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
- CREST: rejestracja wartości szczytowych MAX, MIN impulsów
- trwających >5ms, tylko V i A
- EF: bezdotykowa detekcja pola elektrycznego (napięcia)
- Bezpieczne pomiary w instalacjach Kat. IV
- Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- Komunikacja z komputerem PC za pomocą interfejsu USB
- VFD (ACV&Hz) - jednoczesny pomiar napięcia i częstotliwości falowników
- Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
- AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Test ciągłości-
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 10 200 1000 1000 -
- Czas odpowiedzi
- <32ms
- Czas odpowiedzi
- DCV - napięcie stałe-
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 6 0,001 0,5 5 10M 50p 1000 1000 60 0,01 0,5 5 10M 50p 1000 1000 600 0,1 0,5 5 10M 50p 1000 1000 1000 1 0,5 5 10M 50p 1000 1000 6 (Autocheck) 0,001 1,3 5 2,5k 600p 1000 1000 60 (Autocheck) 0,01 1,3 5 2,5k 600p 1000 1000 600 (Autocheck) 0,1 1,3 5 2,5k 600p 1000 1000 1000 (Autocheck) 1 1,3 5 2,5k 600p 1000 1000 -
-
- Impedancja wejściowa narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
- Impedancja wejściowa LoZ DCV początkowo wynosi ok.2,5k Ω,600pF nominalnie
- Próg impedancji DCV >+1,5VDC lub <-1,5VDC
-
- ACV - napięcie przemienne-
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 6 0,001 1,2 5 50 400 10M 50p 1000 1000 60 0,01 1,2 5 50 400 10M 50p 1000 1000 600 0,1 1,2 5 50 400 10M 50p 1000 1000 1000 1 1,2 5 50 400 10M 50p 1000 1000 6 (Autocheck) 0,001 1,5 5 50 60 2,5k 600p 1000 1000 60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000 60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000 600 (Autocheck) 0,1 1,5 5 50 60 2,5k 600p 1000 1000 1000 (Autocheck) 1 1,5 5 50 60 2,5k 600p 1000 1000 6 (VFD) 0,001 4 80 10 20 – – 1000 1000 60 (VFD) 0,01 4 80 10 20 – – 1000 1000 600 (VFD) 0,1 4 80 10 20 – – 1000 1000 1000 (VFD) 1 4 80 10 20 – – 1000 1000 6 (VFD) 0,001 2 60 20 200 – – 1000 1000 60 (VFD) 0,01 2 60 20 200 – – 1000 1000 600 (VFD) 0,1 2 60 20 200 – – 1000 1000 1000 (VFD) 1 2 60 20 200 – – 1000 1000 6 (VFD) 0,001 7 80 200 400 – – 1000 1000 60 (VFD) 0,01 7 80 200 400 – – 1000 1000 600 (VFD) 0,1 7 80 200 400 – – 1000 1000 1000 (VFD) 1 7 80 200 400 – – 1000 1000 -
- Współczynnik szczytu:
- CF<2.8:1 w połowie skali
- CF<1.4:1 na pełnej skali
-
- W trybie VFD_ACV dokładność spada z 2%+50c przy 200Hz do 7%+80c przy 400Hz
- Impedancja wejściowa w trybie AutoCheck narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
- Impedancja wejściowa LoZ ACV w trybie AutoCheck początkowo wynosi ok.2,5k Ω,600pF nominalnie
- Próg impedancji LoZ ACV >1,5V (50/60Hz)
- TrueRMS
- Współczynnik szczytu:
- Napięcie DCV+ACV-
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 6 0,001 1,4 7 50 400 10M 50p 1000 1000 60 0,01 1,4 7 50 400 10M 50p 1000 1000 600 0,1 1,4 7 50 400 10M 50p 1000 1000 1000 1 1,4 7 50 400 10M 50p 1000 1000 -
- Współczynnik szczytu:
- CF<2.8:1 w połowie skali
- CF<1.4:1 na pełnej skali
-
- TrueRMS
- Współczynnik szczytu:
- DCA - prąd stały-
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Bezpiecznik [A] 200 0,1 2,0 5 2000 0~500 1 2,0 5 2000 500~2000 1 3,0 5 2000 -
-
- Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
- Pomiar cęgowy prądu DCA
- Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
-
- ACA - prąd przemienny-
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A] 200 0,1 2,5 5 40 50 2000 0~500 1 3,0 5 40 50 2000 500~1000 1 3,5 5 40 50 2000 1000~2000 1 – – 40 50 2000 200 0,1 2,0 5 50 60 2000 0~500 1 2,5 5 50 60 2000 500~2000 1 3,0 5 50 60 2000 200 0,1 2,5 5 60 400 2000 0~500 1 3,0 5 60 400 2000 500~1000 1 3,5 5 60 400 2000 1000~2000 1 – – 60 400 2000 -
-
- Pomiar cęgowy prądu ACA
- Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
- TrueRMS
- Współczynnik szczytu:
- CF<2.8:1 w połowie skali
- CF<1.4:1 na pełnej skali
-
- Prąd DCA+ACA-
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz] 200 0,1 3,5 8 40 50 0~1000 1 3,5 8 40 50 1000~2000 1 – – 40 50 200 0,1 3,0 8 50 60 2000 1 3,0 8 50 60 200 0,1 3,5 8 60 400 0~1000 1 3,5 8 60 400 1000~200 1 – – 60 400 -
- Współczynnik szczytu:
- CF<2.8:1 w połowie skali
- CF<1.4:1 na pełnej skali
-
- Pomiar cęgowy prądu DCA+ACA
- Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
- Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
- TrueRMS
- Współczynnik szczytu:
- Rezystancja-
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 0,1 0,5 5 0,45 1000 1000 6k 0,001k 0,5 5 0,45 1000 1000 60k 0,01k 0,5 5 0,45 1000 1000 600k 0,1k 0,8 5 0,45 1000 1000 6M 0,001M 1,2 5 0,45 1000 1000 40M 0,01M 2,3 5 0,45 1000 1000 600 (AutoCheck) 0,1 0,5 5 0,45 1000 1000 6k (AutoCheck) 0,001k 0,5 5 0,45 1000 1000 60k (AutoCheck) 0,01k 0,5 5 0,45 1000 1000 600k (AutoCheck) 0,1k 0,8 5 0,45 1000 1000 6M (AutoCheck) 0,001M 1,2 5 0,45 1000 1000 40M (AutoCheck) 0,01M 2,3 5 0,45 1000 1000 -
-
- Próg zadziałania funkcji AutoCheck <10.00M Ω nominalnie
-
- Pojemność-
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 60n 0,01n 2,0 5 1000 1000 600n 0,1n 2,0 5 1000 1000 6u 0,001u 2,0 5 1000 1000 60u 0,01u 3,5 5 1000 1000 600u 0,1u 3,5 5 1000 1000 2000u 1u 4,0 5 1000 1000 -
-
- Dokładność dla kondensatorów warstwowych lub lepszych
- Dokładność dla kondensatorów warstwowych lub lepszych
- Współczynnik temperaturowy 0,25 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
-
- Częstotliwość-
Zakres [Hz] Dokładność Czułość Funkcja 40-1999 0,1%+4c 2V AC 6V 40-1999 0,1%+4c 20V AC 60V 40-1999 0,1%+4c 100V AC 600V 40-1999 0,1%+4c 600V AC 1000V 20-400 0,1%+4c 10A AC 200A 20-400 0,1%+4c 100A AC 2000A 10-400 0,1%+4c 1V~2V VFD AC 6V 10-400 0,1%+4c 6V~20V VFD AC 60V 10-400 0,1%+4c 60V~200V VFD AC 600V -
-
- Czułość trybu VFD maleje liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 400Hz
-
- Temperatura-
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V] -50 1000 0,3 4 1000 1000 -
- Dokładność nie uwzględnia dokładności termopary
- Test diod-
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność <1,8VDC 0,56mA 1V 0,001V 1,0%+3c - Bezdotykowa detekcja pola elektrycznego EF
- Częstotliwość detekcji
- 50/60 Hz
- Wskazanie bargrafu-
Wartość napięcia [V] Wskazanie bargrafu 10-36V - 23-85V - - - 59-600V - - - - - - Zgodność z normami
-
- Kat. IV 1000V AC/DC
- CSA C22.2 nr 61010-1-92
- UL61010-1 (druga edycja)
- PN-EN61010-1 (druga edycja)
- IEC61010-1 (druga edycja)
-
- Częstotliwość detekcji
-
- Kompatybilność elektromagnetyczna
- PN-EN61326-1
- PN-EN55022
- PN-EN61000-3-3
- PN-EN61000-3-2
- PN-EN61000-4-8
- PN-EN61000-4-11
- PN-EN61000-4-6
- PN-EN61000-4-3
- PN-EN61000-4-2
- PN-EN61000-4-4
- PN-EN61000-4-5
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Ochrona przeciwprzepięciowa
- 12kV (1,2/50us SURGE)
- Kompatybilność elektromagnetyczna
- DANE OGÓLNE
- Wyświetlacz LCD 3 5/6 cyfry, maksymalne wskazanie 6000 ; 3 1/2 cyfry, maksymalne wskazanie 1999
- Wyświetlacz podwójny Próbkowanie: 5 razy/s
- Wskazanie polaryzacji
- automatyczne, wskazanie ujemnej polaryzacji (-)
- Podświetlenie wyświetlacza / skali
- Zasilanie baterie alkaliczne 1,5V (AA,LR06) 2szt.
- Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2,4V
- Automatyczne wyłączenie zasilania po około 34min bezczynności
- Wymiary i masa-
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 264 97 43 608g
- Wyświetlacz LCD 3 5/6 cyfry, maksymalne wskazanie 6000 ; 3 1/2 cyfry, maksymalne wskazanie 1999
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Sonda typu K do pomiaru temperatury
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Kit BRUA-19X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
- Sonda temperatury
- TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
