Opis produktu

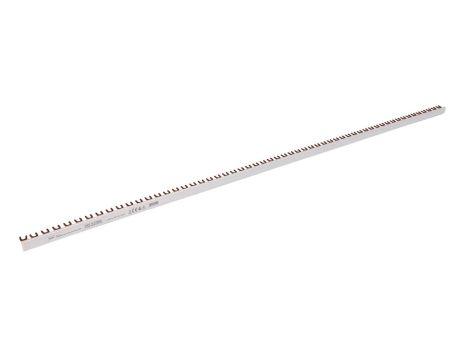

Szyna prądowa łączeniowa - widełkowa 1-fazowa 80A 57 modułów 16 mm² 81993106
Jednofazowa szyna prądowa łączeniowa o połączeniu widełkowym, przeznaczona do prowadzenia i łączenia przewodu fazowego o przekroju do 16 mm² w rozdzielnicach modułowych. Produkt stosowany w instalacjach jedno?fazowych wymagających szyny o znamionowym prądzie ciągłym 80 A.
Cechy techniczne
- Nr katalogowy: 81993106
- Liczba modułów: 57 (odstęp modułowy 17,8 mm)
- Znamionowy prąd ciągły Iu: 80 A
- Maksymalny przekrój przewodu: 16 mm²
- Długość całkowita: 684 mm
- Rodzaj połączenia elektrycznego: widełkowe
- Z izolacją: Tak
- Odpowiednia do urządzeń z torem N: Nie
- Odstęp modułowy: 17,8 mm
Zastosowanie produktu
Szyna przeznaczona do montażu w rozdzielnicach modułowych i szafach elektrycznych dla obwodów jednofazowych: rozdział obciążenia, łączenie faz w grupach modułów, rozdzielnice mieszkaniowe i instalacje usługowe, panele dystrybucyjne o wymaganej długości 684 mm. Stosować z przewodami o przekroju do 16 mm²; nie używać jako toru neutralnego (N).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne do tej szyny i czy należy je stosować?
Do szyny dostępna jest osłona ochronna OSP-5M (katalog 81999004) oraz zaślepka ZSP1F (katalog 81999006). Zaleca się stosowanie osłony przy odsłoniętych częściach przewodzących oraz zaślepki na końcach szyny w celu zabezpieczenia izolacji i estetyki rozdzielnicy. - Czy można używać tej szyny jako przewodu neutralnego (N)?
Nie — szyna została zaprojektowana wyłącznie dla przewodu fazowego. Do toru neutralnego należy zastosować odrębną szynę neutralną zgodną z wymaganiami instalacji.
