Opis produktu

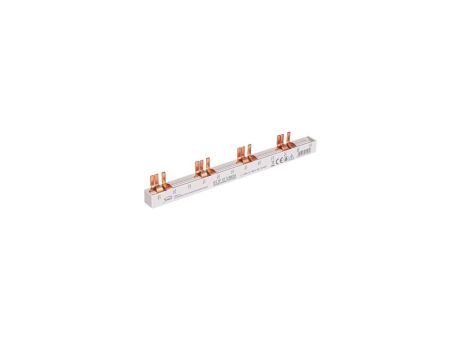

Szyna prądowa łączeniowa - sztyftowa 3-fazowa 63A 12 modułów 10 mm² 81996006
Szyna prądowa łączeniowa sztyftowa 3-fazowa o numerze katalogowym 81996006 przeznaczona do łączenia faz w rozdzielnicach modułowych; stosowana tam, gdzie wymagane jest rozprowadzenie prądu do aparatów o przekroju przewodu do 10 mm² i znamionowym prądzie 63 A.
Cechy techniczne
- Typ: szyna prądowa łączeniowa — sztyftowa, 3-fazowa
- Numer katalogowy: 81996006
- Znamionowy prąd ciągły Iu: 63 A
- Przekrój przewodu: 10 mm²
- Liczba modułów: 12 (odstęp modułowy 17,8 mm)
- Długość: 213,6 mm
- Rodzaj połączenia elektrycznego: pin / sztyft
- Izolacja: tak (izolowana konstrukcja szyny)
- Przeznaczenie względem toru N: nie jest odpowiednia do urządzeń z torem neutralnym N
- Dostępne akcesoria: zaślepka ZSP3F-10, osłona ochronna OSP-5M
Zastosowanie produktu
- Łączenie faz w rozdzielnicach modułowych — bezpośrednie rozprowadzenie zasilania do aparatów modułowych
- Rozgałęzienia obwodów fazowych w instalacjach budynków komercyjnych i przemysłowych, gdzie wymagany jest przekrój 10 mm² i prąd 63 A
- Zastosowania wymagające modularnego odstępu 17,8 mm i montażu elementów z połączeniem sztyftowym
- Stosowanie wraz z akcesoriami ZSP3F-10 i OSP-5M dla zabezpieczenia końców i ochrony styków
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie funkcje pełnią akcesoria ZSP3F-10 i OSP-5M?
Zaślepka ZSP3F-10 służy do zamknięcia i izolacji końca szyny, natomiast osłona ochronna OSP-5M zabezpiecza odsłonięte styki podczas montażu i eksploatacji, poprawiając bezpieczeństwo obsługi.
