Przekładnik prądowy jest urządzeniem, które jest stosowane do przekształcania dużych prądów na małe, standardowe wartości, które są bezpieczne do pomiaru. W praktyce przekładnik prądowy "przekłada" prąd z wartości 300A do wartości 300mA, co pozwala na bezpieczne i dokładne pomiary.
Gdzie używa się przekładniki prądowe?
Przekładniki prądowe są niezbędne w systemach energetycznych, w tym w sieciach dystrybucyjnych i przemysłowych, gdzie są wykorzystywane do monitorowania prądu. Są one również kluczowym elementem systemów zabezpieczeń, które chronią układy i urządzenia przed przeciążeniem lub innymi potencjalnie szkodliwymi warunkami.
Jak działa przekładnik prądowy?
Przekładnik prądowy działa na tej samej zasadzie co inne transformatory, czyli na zasadzie indukcji elektromagnetycznej. W przekładniku prądowym, prąd wejściowy (znany jako prąd pierwotny) przechodzi przez uzwojenie pierwotne tworzące pole magnetyczne wokół rdzenia przekładnika. To pole magnetyczne indukuje prąd w uzwojeniu wtórnym (prąd wtórny). Jeśli uzwojenie pierwotne ma jedno zwoje, a uzwojenie wtórne ma sto zwojów, prąd wtórny będzie równy 1/100 prądu pierwotnego.
Prąd wtórny jest następnie bezpiecznie mierzony przez przyrządy pomiarowe, takie jak amperomierze, woltomierze lub przekaźniki zabezpieczające. To pozwala na monitorowanie dużych prądów w systemach elektrycznych bez ryzyka uszkodzenia urządzeń pomiarowych lub narażania personelu na niebezpieczne napięcia.
LCTS 9330400300A55

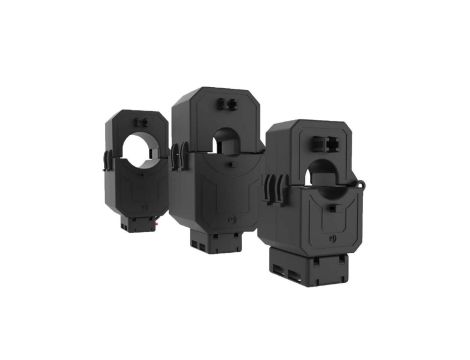

Przekładnik prądowy z rozpin. rdzeniem
933040:93/30SC (40)
0300A:300A
5:/5A
5:klasa 0.5
