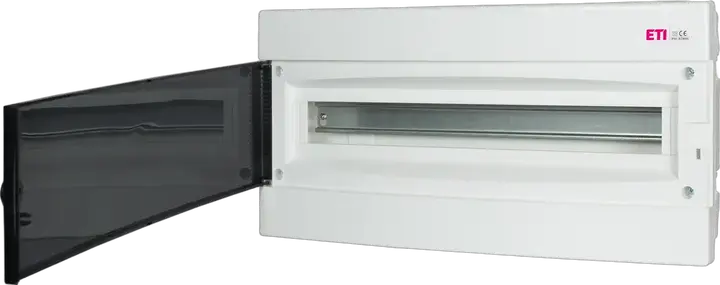

ECM 1x24PT-s Obudowa podtynkowa 1 rząd 24 mod. drzwi transparentne / IP 40 400V AC / 001100407

Dostępność:
Dostępny
Producent:
ETI Polam
EAN:
3838400093110
Kod producenta:
001100407
Dostępna ilość: 104 szt.
Niezawodne i sprawdzone obudowy ECM Obudowy natynkowe ECT i podtynkowe ECM mają zastosowanie w budownictwie mieszkaniowym i przemysłowym do montażu aparatów modułowych w celu zapewnienia...
Dodaj do ulubionych Powiadom znajomego
Opis produktu
Niezawodne i sprawdzone obudowy ECM
Obudowy natynkowe ECT i podtynkowe ECM mają zastosowanie w budownictwie mieszkaniowym i przemysłowym do montażu aparatów modułowych w celu zapewnienia odpowiedniego stopnia ochrony (IP40).
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    001100407
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    ECM 1x24PT-s
  • Klasa ochronności:
    • II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
    II
  • Sposób montażu:
    • podtynkowa
  • Prąd znamionowy [A]:
    • Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
    63
  • Napięcie znamionowe AC [V]:
    • Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
    400
  • Stopień ochrony IP:
    • Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
    IP40
  • Ilość modułów (w sumie/w rzędzie):
    • 24/24
  • Drzwi (materiał, kolor):
    • Tworzywo, transparentne
  • Obudowa (material, kolor):
    • Tworzywo, biała
  • Ilość zacisków PE/N:
    • 15/2x7
  • Zakres temperatur pracy [°C]:
    • -25 do +60
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Nowoczesne wzornictwo zapewnia obudowom estetyczny wygląd.
    • Szyny z zaciskami PE/N zabezpieczone przed przypadkowym dotknięciem. Możliwość montażu szyny u góry, u dołu obudowy lub dodania dodatkowej szyny PE/N (PST-UNI dla obudów od 12 modułów).
    • Dzielona szyna N daje możliwość montażu więcej niż jednego wyłącznika różnicowoprądowego (dla obudów od 18 modułów).
    • Kompletne wyposażenie obudów stanowi: szyna TH35, akcesoria montażowe, naklejki opisowe, szyny z zaciskami uziemiającymi PE i neutralnymi N, zaślepka niewykorzystanego miejsca.
    • W komplecie kątowe uchwyty (4 szt.) do montażu p/t.
    • W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ECMECT-L2K.
    • W komplecie naklejki służące do oznaczania zabezpieczanych obwodów (odbiorników).
    • Obudowy dostępne w wykonaniu z drzwiami białymi jak i transparentnymi.
    • Obudowy dostępne w wykonaniu elektrycznym, teletechnicznym i MEDIA-MOD (część elektryczna + część teletechniczna).
