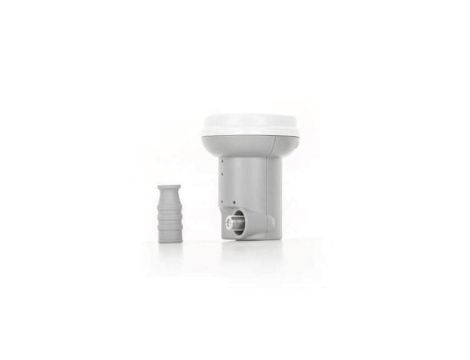

Konwerter single CORAB C110SNG

Wielkim atutem konwertera C110SNG jest jego innowacyjność. Powstał on pod konkretny typ anteny satelitarnej, jest dedykowany do anten satelitarnych Corab i właśnie z nimi daje znakomite rezultaty. Doskonale obrazują to wyniki badań konwerterów C110SNG przeprowadzone z anteną ASC-800 Pro HD, dla porównania na wykresie zamieszczono też wyniki dla konwerterów Sharp BS1K0EL150A oraz MTI AP8-XTS2E.

Dane techniczne:

• Częstotliwość wejściowa: dolne pasmo: 10,7-11,7 GHz, górne pasmo: 11,7-12,75 GHz
• Częstotliwość wyjściowa: dolne pasmo: 950-1950 MHz, górne pasmo: 1100-2150 MHz
• Współczynnik fali stojącej (VSWR): 2.5:1 (max.)
• Stabilność generatora lokalnego: +/- 1 MHz (max.) (25°C)
• Szum fazowy: -55 dBc/Hz (1kHz), -80 dBc/Hz (10kHz), -100 dBc/Hz (100kHz)
• Wzmocnienie: 58 dB (typ.)
• Odchylenie wzmocnienia: 5 dB (typ.) +/- 0,5 dB (typ.) / 26 MHz
• Współczynnik mocy szumów: dolne pasmo: 0,3 dB (typ.), górne pasmo: 0,3 dB (typ.)
• Przenikalność polaryzacji: 20 dB (typ.)
• Tłumienie częstotliwości lustrzanej: 40 dB (min.)
• Napięcie robocze: polaryzacja pionowa: 11,5-14 V, polaryzacja pozioma: 16-19 V
• Przełączanie zakresu: fal dolne pasmo: 0 Hz, górne pasmo: 22+/-4 Hz
• Częstotliwość generatora lokalnego: dolne pasmo: 9,75 GHz górne pasmo: 10,6 GHz
• Pobór prądu: 120 mA (max.)
• Rodzaj wyjścia: 75 ? żeńskie
• Temperatura pracy: -40°C +60°C
