Opis produktu
Niezawodne i sprawdzone obudowy z poliestru wzmocnionego włóknem szklanym EPC
Poliestrowe obudowy EPC przeznaczone są do montażu na otwartej przestrzeni lub w niekorzystnych warunkach klimatycznych. Obudowy są odporne na promieniowanie UV, wykonane z materiału niepalnego i nie zawierającego halogenów. Mają zastosowanie w systemach fotowoltaicznych PV a także w ciężkich warunkach przemysłowych i klimatycznych. Są odporne na deszcz, śnieg, kurz i chemikalia.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001102602
Typ produktu określony przez producenta.
EPC 40-40-20
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
1000
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
1500
poliester wzmocniony włóknem szklanym
Obudowy EPC dostępne są w dwóch wykonaniach:
- z drzwiami pełnymi (EPC…)
- z oknem do kontroli wizualnej (EPC-W…)
- z drzwiami pełnymi (EPC…)
- z oknem do kontroli wizualnej (EPC-W…)
pełne
Tak
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP66
Stopień ochrony przed uderzeniami mechanicznymi.
IK10
Wysokość zewnętrzna obudowy podana w milimetrach.
400
Szerokość zewnętrzna obudowy podana w milimetrach.
400
Głębokość zewnętrzna obudowy podana w milimetrach.
200
4,35
-30 do +120
Odporne na wysokie temperatury. Wykonane ze specjalnego niepalnego, materiału samogasnącego wzmocnionego włóknem szklanym (bezhalogenowy).
960
Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz i zewnątrz pomieszczeń.
Obudowy zewnętrzne
RAL7035
Nie
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
Zdjęcie produktu
Zalety produktu
- Dostępna wersja obudowy z drzwiami przeszklonymi (EPC-W) umożliwia m.in. wizualną kontrolę zainstalowanych w obudowie urządzeń, monitorowanie warunków pracy (np. obecność kondensacji) czy też odczyt stanu wskaźników bez konieczności otwierania drzwi.
- Wysoką szczelność zapewniają specjalne uchwyty systemu anti-bow w połączeniu z poliuretanową uszczelką o zakresie temperatury pracy od -30°C do + 70°C. Niemetaliczne osie zawiasów eliminują możliwość wystąpienia korozji i rdzy.
- Standardowo obudowa wyposażona jest w zamek z tworzywa z wkładką dwupiórkową EPC-DL10, którą można wymienić na wkładkę z kluczem EPC-LK.
- Do montażu obudowy na ścianie bez utraty szczelności, mogą być użyte zaczepy EPC-WM będące w zestawie. Uchwyty posiadają trzy pozycje (kąty) montażu.
- Obudowy w standardzie sprzedawane jako puste. Do wyboru mamy płyty montażowe poliestrowe EPC-PMP, płyty montażowe metalowe EPC-MMP, wkłady montażowe do aparatury modułowej EPC-CHM.
- Obudowy EPC zapewniają możliwość instalacji dodatkowych drzwi wewnętrznych EPC-ID.
- Od góry obudowa posiada wysunięty daszek który zabezpiecza przed wnikaniem wody kiedy drzwi są otwarte. Chroni on również uszczelkę przed długotrwałym kontaktem z cieczami co mogłoby mieć negatywny wpływ na właściwości poliuretanowej uszczelki przy spadkach temperatury.
- Obudowy mają możliwość łączenia w grupy za pomocą kołnierzy EPC-CF dla tworzenia systemów dystrybucji.
- Dla zapewnienia naturalnej wentylacji obudowy przeznaczone są dwa moduły EPC-VDS/VDL. Do prawidłowego działania muszą być zamontowane dwa moduły po przekątnej obudowy.
- Fundament dostępny w dwóch wersjach EPC-BF0-... - do przytwierdzenia fundamentu do podłoża np. do betonu, EPC-BF1, EPC-BF2 - do wkopania w ziemię. Do montażu obudowy na słupie używany jest zestaw montażowy o symbolu EPC-USW.

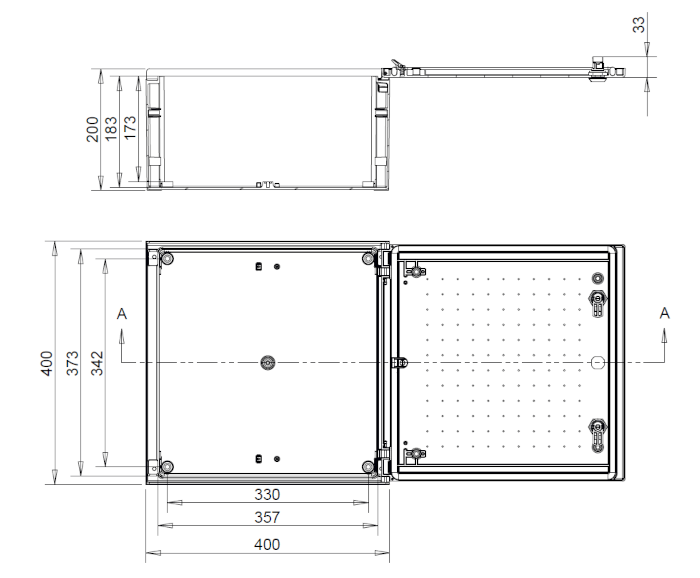

Rysunek wymiarowy
Warianty łączenia EPC-CF
