Styczniki modułowe serii HC przeznaczone są do stosowania w układach automatyki budynku, instalacjach biurowych i przemysłowych, przy sterowaniu układami zasilania oświetlenia, ogrzewania, wentylacji, silników, pomp itp., zasilanych prądem AC 50/60Hz i napięciu 230/400V.

Działanie styczników polega na podaniu napięcia zasilania na cewkę stycznika, co powoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji. Styczniki produkowane są w obudowach modułowych do bezpośredniego montażu na szynie.

Stycznik posiada 4 styki zwierne - normalnie otwarte(NO - normal open)

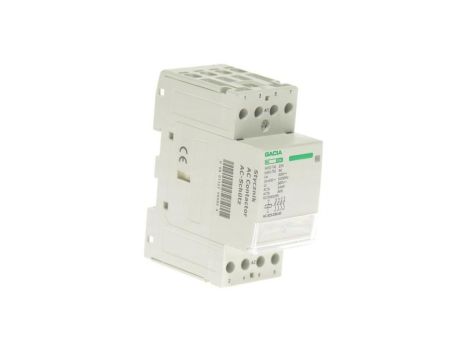

STYCZNIK MODUŁOWY 25A 4P

SPECYFIKACJA:

• 25A 4-biegunowy
• Prąd znamionowy: 25 A
• Ilość biegunów: 4
• Moduły: 2
• Zgodne z normą
• IEC/EN 61095
• Montaż na szynie DIN 35 mm TH35
• Klasa ochrony IP 20
• Napięcie znamionowe pracy Un: 230V/400V

DANE TECHNICZNE:

• Prąd znamionowy – le ( AC- 7a) 25A
• Napięcie znamionowe pracy Ue- 400V
• Napięcie styków roboczych Ui – 500V
• Zasilane cewki– 230V
• Częstotliwość prądu- 50/60 Hz
• Stopień zanieczyszczenia– 2
• Moc znamionowa AC-07– 14kw
