Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji izolacji pomiędzy elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak:
- izolacje przewodów
- osłony lub korpusy urządzeń
- elektronarzędzi
- skrzynki rozdzielcze
w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Prezentowany miernik to doskonały wybór dla techników zajmujących się naprawą i utrzymaniem różnorodnych urządzeń oraz instalacji elektrycznych.
Najważniejsze funkcje:
- Pomiar rezystancji izolacji
- Pomiar prądu przemiennego (AC)
- Pomiar prądu stałego (DC)
- Mały pomiar rezystancji
- Przechowywanie zmierzonych pomiarów/danych
- Wskaźnik niskiego poziomu naładowania baterii;
- Duży cyfrowy wyświetlacz LCD
- Zewnętrzny zasilacz prądu stałego (DC) DC9V 1,5A;
- Alarm przekroczenia limitu
- Czerwona lampka alarmowa, alarm dźwiękowy
- Alarm wysokiego napięcia
Specyfikacja:
- Producent: Benetech
- Symbol: GT5306A
- Typ: Miernik rezystancji izolacjI
- Wyświetlacz: ekran LCD, 3,5-cyfrowy (max. odczyt "1999")
- Wskaźnik przeciążenia: po przekroczeniu górnego zakresu, pierwsza cyfra wyświetli "1"
- Czas próbkowania: 3 razy / sekundę
- Dopuszczalna wysokość: ≤ 2000m
- Dodatkowy temperaturowy współczynnik rezystancji: 0,15 określona dokładność / °C(<18°C lub > 28°C)
- Środowisko pracy: wewnątrz pomieszczeń,Stopień zanieczyszczeń: 2
- Warunki użytkowania: temperatura: -15 ~ 55°C wilgotność: < 75%RH
- Warunki przechowywania: temperatura: -40 ~ 60°C wilgotność: < 90%RH
- Ochrona przed przeciążeniem: 100mA / 60V (resetowalny bezpiecznik)
- Wskaźnik niskiego poziomu baterii: na ekranie wyświetla się symbol akumulatora
- Zasilanie: 6x bateria AA 1,5V lub zewnętrzny zasilacz 9V DC
- Pobór prądu: pobór mocy bez obciażenia < 300mW podczas prowadzenia testu
- Wymiary: 176 x 110 x 77 mm
- Waga: 580g (wliczając baterie)
W zestawie:
- 1x Miernik rezystancji izolacji wysokich napięć GT5306A
- 1x Czarny przewód pomiarowy
- 1x Czerwony przewód pomiarowy
- 2x Zaciski krokodylkowe
- 6x Bateria alkaliczna AA 1,5V
- 1x Instrukcja obsługi
- 1x Etui
Wytrzymałość
Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Zgodnie z normą IEC 61010-1 prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V.
Wyświetlacz LCD
Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - w miejscach, gdzie brakuje odpowiedniego oświetlenia.
Obudowa:
Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.

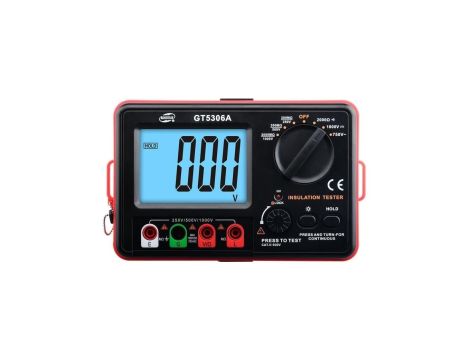

Budowa miernika:
- Przełącznik zasilania/przełącznik funkcji: włączanie/wyłączanie zasilania i wybór funkcji. Aby oszczędzać energię, ustaw przełącznik w pozycji „OFF” gdy urządzenie nie jest używane.
- Wskaźnik wysokiego napięcia (LED)
- Przycisk HOLD: zatrzymanie bieżącego odczytu danych
- Przycisk włącz/wyłącz podświetlenie.
- Przycisk TEST
- Gniazdo L
- Gniazdo V/Ω
- G: gniazdo końcówki zabezpieczającej
- Gniazdo E
- Ekran wyświetlacza LCD
- Czarny przewód testowy z zaciskiem krokodylkowym
- Czerwony przewód testowy z zaciskiem krokodylkowym
- Gniazdo zasilacza DC 9V
Wyświetlacz:
- A: Zakres pomiaru napięcia
- B: Przechowywanie danych
- C: Napięcie AC
- D: Zmierzona wartość
- E: Wskaźnik wysokiego napięcia
- F: Wskaźnik niskiego poziomu baterii
- G: Jednostka napięcia/rezystancji
Dane techniczne:
Tester rezystancji izolacji:
- Napięcie znamionowe: 250V / 500V / 1000V
- Dokładność: ±10%
Zakres testowy
250V
- R=250kΩ 1mA
- Rezystancja izolacji: 1MΩ~200MΩ
- Dokładność: ±10%
500V
- R=500kΩ 1mA
- Rezystancja izolacji: 1MΩ~200MΩ
- Dokładność: ±10%
1000V
- R=1MΩ
- Rezystancja izolacji: 1MΩ~2000MΩ
- Dokładność: ±10%
Charakterystyka:
- Prąd zwarcia: <1.8mA
- Mediana oporu: 250/500V: 100MΩ
- Odporność: Ω~2KΩ, <50Ω nastąpi dźwięk alarmowy; Prąd testowy: 1mA, Dokładność +(0.8%±6)
- Pomiar napięcia stałego: 0V~1000V; Dokładność +(0.5% ±6)
- Pomiar napięcia przemiennego: 0V~750V; Dokładnośc +(1% ±6)
