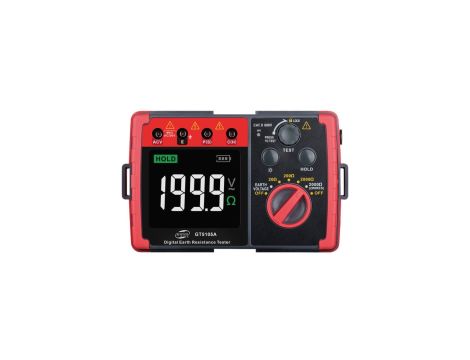

Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji uziemienia:
- urządzeń elektrycznych
- rezystancji uziemienia instalacji siłowych
- rezystancji systemów odgromowych
- sprzętu elektrycznego
w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Ponadto może być używany do mierzenia napięcia uziemienia. Uwaga - nie zaleca się wykonywania pomiarów w czasie trudnych warunków pogodowych, takich jak deszcze lub wyładowania atmosferyczne.
Najważniejsze funkcje:
- Miernik z dużym wyświetlaczem LCD
- Funkcja wykrywania podświetlenia baterii
- Przechowywanie danych
- Pomiar spadku napięcia w uziomie
- Miernik może być używany do precyzyjnego pomiaru 3-przewodowego
- Posiada podwójną izolację oraz wzmocnioną konstrukcję bezpieczeństwa izolacji
- Prosty pomiar 2-przewodowy
- Pomiar rezystancji uziemienia gleby
- Wskaźnik przekroczenia zakresu pomiarowego
- Pomiar potencjału ziemi
- Możliwość określenia stanu baterii
- Mocna, stabilna obudowa wzmocniona dodatkowym pokrowcem
- Całość zestawu zapakowana w praktyczną, pojemną torbę
Specyfikacja:
- Producent: Benetech
- Symbol: GM5105A
- Typ: Miernik rezystancji uziemienia
- Zasilanie: 6x bateria AAA 1,5V
- Rezystancja izolacji: ≥ 20MΩ (pomiędzy obwodem pomiarowym a obudową)
- Wymiary: 176 x 77 x 110mm
- Waga: 2,45 kg (z etui)
- Standardy aplikacji: IEC 61010-1 (CAT III 600V / CAT 1 5000V), IEC 61326-1 (EMC), IEC 60529 (IP40)
- Metody wykonywania pomiarów: (1) Pomiar napięcia uziomowego: średnia odpowiedzi (2) Pomiar rezystancji uziemienia: częstotliwość sygnału testowego: ok. 820Hz, Prąd: ok. 3,2mA dla 20Ω
- Środowisko pracy: Temperatura: 5~40°C; Wilgotność: ≤80%, Wysokość ≤2000m
- Warunki przechowywania: Temperatura: -20~60°C; Wilgotność:≤70%
- Ochrona przed przeciążeniem: Rezystancja uziemienia: 200V AC (10sek); Napięcie uziomowe: 400V AC (30sek)
Pomiar rezystancji uziemienia:
- Zakres: 20Ω / 200Ω / 2000Ω / 20000Ω (2 przewody)
- Dokładność: ±(2%+10) / ±(2%+3) / ± (2%+3) / ± (2%+5)
- Rozdzielczość: 0,01Ω / 0,1Ω / 1Ω / 1Ω
Pomiar napięcia uziomowego:
- Zakres: 200V
- Dokładność: ±(2%+5)
- Rozdzielczość: 0,1V
W zestawie:
- 1x Miernik elektryczny uziemień GT5105A
- 2x Pomocnicza elektroda uziemiająca
- 1x 5 metrowy zielony przewód pomiarowy (z zaciskiem krokodylkowym)
- 1x 10 metrowy żółty przewód pomiarowy (z zaciskiem krokodylkowym)
- 1x 20 metrowy czerwony przewód pomiarowy (z zaciskiem krokodylkowym)
- 1x Baterie AA 1,5V - 6 szt
- 1x Instrukcja obsługi
- 1x Torba materiałowa z paskiem
Wytrzymałość
Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V oraz w kategorii pomiarowej I do 5000V.
Wyświetlacz LCD
Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - gdzie brakuje odpowiedniego oświetlenia.
Obudowa:
Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.
Budowa miernika:
- Wyświetlacz LCD
- Gniazdo połączenia przewodu pomiarowego
- Podświetlenie
- Przycisk TEST
- Przycisk HOLD
- Przełącznik wyboru funkcji
Wyświetlacz:
- HOLD: przechowywanie pamięci
- Wskaźnik poziomu baterii
- Jednostka V
- Jednostka rezystancji
- Odczyt wyniku pomiarowego
