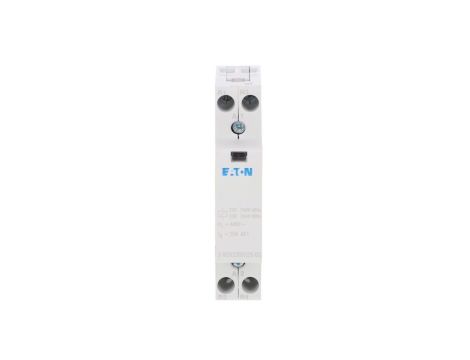

Stycznik instalacyjny Z-SCH 1MU 2R 230VAC Z-SCH230/1/25-02 193887

Stycznik instalacyjny Z-SCH 1MU 2R 230VAC Z-SCH230/1/25-02 193887

Stycznik instalacyjny Z-SCH230/1/25-02 to modułowy 1-modułowy stycznik przeznaczony do załączania obwodów AC o prądzie znamionowym do 25 A, stosowany głównie w instalacjach oświetleniowych i innych obciążeniach prądu przemiennego.

Cechy techniczne

• Zgodność z normą IEC/EN 61439.
• Znamionowy prąd pracy: 25 A.
• Znamionowe napięcie pracy: 440 V AC.
• Rodzaj napięcia sterowania i zasilania: AC; oznaczenie w nazwie produktu wskazuje napięcie sterowania 230 VAC; w dokumentacji katalogowej podana jest również wartość znamionowa wzbudzenia 195,5 V.
• Liczba modułów: 1; głębokość wbudowania: 60 mm.
• Układ styków: 0 styków zwiernych (NO), 2 styki rozwierne (NC).
• Maksymalne straty mocy na biegunie: 3 W.
• Maksymalna zdolność łączeniowa: żarówki do 3000 W; świetlówki 1160 VA (1160 W rms ekwiwalent), ze specyfikacją kompensacji DUO do 2552 VA oraz z kompensacją równoległą do 1044 VA.
• Kategoria użytkowania: 1.
• Stopień ochrony: IP20.
• Możliwość dodatkowego wyposażenia: tak (możliwość dobudowy akcesoriów i modułów pomocniczych zgodnie z wymaganiami instalacji).

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi: bezpośrednie załączanie żarówek i świetlówek w ramach deklarowanych zdolności łączeniowych.
• Instalacje budynkowe i rozdzielnice modułowe, gdzie wymagane jest zajęcie jednego modułu na szynie DIN.
• Zastosowania w rozwiązań automatyki instalacyjnej wymagających stycznika o prądzie do 25 A i stopniu ochrony IP20.
• Uwaga dla projektanta/wykonawcy: ocena odporności na korozję, wytrzymałości cieplnej, izolacji oraz oszacowanie nagrzewania i parametry elektromagnetyczne należy przeprowadzić dla całej szafy sterowniczej; odpowiedzialność za montaż i warunki izolacyjne spoczywa na wykonawcy.
