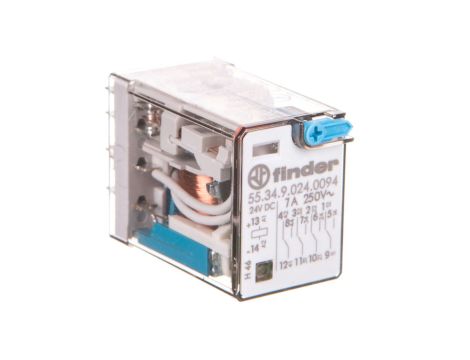

Przekaźnik przemysłowy 4P 7A 24V DC przycisk testujący LED mechaniczny wskaźnik zadziałania 55.34.9.024.0094
Przekaźnik Finder seria 55, model 55.34.9.024.0094, to miniaturowy przekaźnik przemysłowy czterostykowy (4P) przeznaczony do sterowania obwodami DC przy obciążeniu styków do 7 A; wyposażony w przycisk testujący, diodę LED sygnalizującą stan cewki oraz mechaniczny wskaźnik zadziałania.
Cechy techniczne
- Konfiguracja styków: 4 × styki przełączne (4 CO), brak oddzielnych styków NC/NO.
- Prąd znamionowy styków: 7 A (przeznaczony do obciążeń przemysłowych klasycznych dla serii 55).
- Cewka: 24 V DC nominalnie; zakres znamionowego napięcia sterowania 19,2–26,4 V DC.
- Polaryzacja napędu: niespolaryzowany; tryb przełączania napędu: monostabilny (zwrotny).
- Połączenie elektryczne: połączenie wtykowe płaskie (piny typu faston) — przeznaczone do montażu w odpowiednich gniazdach lub szynowych podstawach.
- Wskaźniki i funkcje pomocnicze: przycisk testujący dla manualnego wymuszenia cewki, dioda LED sygnalizująca stan uzwojenia oraz mechaniczny wskaźnik zadziałania ułatwiający diagnostykę.
- Wymiary obudowy: szerokość 20,7 mm, wysokość 37,2 mm, głębokość 20,7 mm — kompaktowa budowa zgodna z serią 55.
- Materiał i trwałość: konstrukcja serii 55 wykonana z materiałów bez kadmu; przekaźniki tej serii charakteryzują się długą trwałością mechaniczną oraz odpornością na zanieczyszczenia i przepięcia.
Zastosowanie produktu
- Sterowanie obwodami DC w automatyce maszyn i urządzeń przy obciążeniach do 7 A.
- Interfejsy I/O w rozdzielnicach sterowniczych, wymiana sygnałów między układami sterującymi a obciążeniami wykonawczymi.
- Aplikacje z wymaganiem lokalnej diagnostyki: dioda LED i mechaniczny wskaźnik zadziałania ułatwiają wykrywanie stanu przekaźnika oraz szybkie testy przy użyciu przycisku testującego.
- Systemy automatyki budynkowej, sterowanie zaworami, przekaźnikowymi obwodami grzewczymi i układami pomocniczymi tam, gdzie wymagane są styki przełączne (changeover).
- Montaż w gniazdach/dostępnych podstawach serii 55 oraz integracja w modułowych rozwiązaniach z akcesoriami montażowymi.
