Ogranicznik przepięć Typ T1+T2 4P 8kA VCX Professional

OGRANICZNIK OCHRONNIK PRZEPIĘĆ 3-FAZ B+C T1 T2 4P 8kA

Ogranicznik przepięć, dawniej odgromnik a także ochronnik przepięciowy, warystor, (ang. surge arrester) – urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci

Opis:

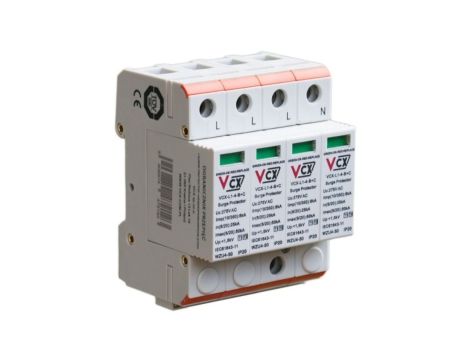

Modułowe ochronniki przepięć VCX-L1-B+C klasy T1 T2 dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane powinny być w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.

Stosowanie modułowych ochronników przepięć VCX-B+C klasy T1T2 nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Opis techniczny:

• Sercem ochronnika jest element warystorowy, o rezystencji zależnej głównie od napięcia na jego zaciskach.
• Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane)
• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Wymagane zabezpieczenie: 32A
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275V AC
• Prąd próbny: In(8/20) 25 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy Iimp(10/350) 8kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

Najważniejsze zalety:

1. Najwyższa jakość potwierdzona certyfikatami CE oraz TUV
2. Ulepszony system mocowania
3. Wzmocniona budowa wewnętrzna
4. Najwyższej klasy komponenty
5. Ułatwiona wymiana wkładek
6. Trwała obudowa
7. Wzmocnione luty-większa trwałość
8. Czytelne i wyraźne wskaźniki zadziałania

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
