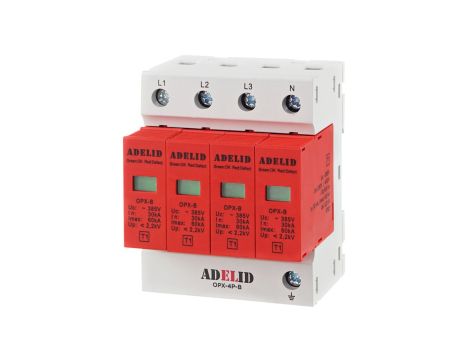

Ochronnik przeciwprzepięciowy 4-polowy, 3-fazowy, klasa B, 20-60 kA, do montażu na szynę TH35.

Nr katalogowy: OPX-4P-B

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

• Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
• Ochronnik klasy B (typ 1) służy do ochronny przed przepięciami o wysokiej wartości napięcia np. wywoływanymi bezpośrednim uderzeniem pioruna w linię energetyczną.
• Każdy ochronnik ogranicza skok potencjału elektrycznego tylko do pewnego poziomu. Im bliżej instalacji zasilającej tym wyższej klasy osprzęt powinien być zastosowany. Klasy B zmniejszy poziom napięcia do 2.5kV
• Ochronniki poszczególnych klas powinny być zatem stosowane kaskadowo, stopniowo zmniejszając poziom napięcia. Jeśli budynek jest wielopiętrowy, to w rozdzielnicy głównej powinno zastosować się ochronniki klasy B, a w rozdzielnicach w poszczególnych piętrach ograniczniki klasy C.

Dane techniczne:

• Klasa ochrony: B (I),
• Ilość pól: 4,
• Prąd próbny In: 20kA,
• Prąd MAX Imax: 60kA,
• Uc: 385V,
• Up: <2,2kV,
• Temperatura pracy: -40°C - +80°C,
• Czas reakcji: <100 ns,
• Wilgotność pracy: 30% - 90%,
• Dobezpieczenie: 125A,
• Certyfikat CE, EN-61643-11

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,
• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
• Instalacja na szynę TH35.

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,
• czerwony – brak ochrony.
