Kabel solarny H1Z2Z2-K PV1-F 1,0/1,5kV 6 czarny LSOH zewnętrzny, do ziemi NEKU /500m/

Wysokiej jakości giętki przewód jednożyłowy przeznaczony do instalacji fotowoltaicznych, z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Produkt spełnia rygorystyczne wymagania norm PN-EN 50618 oraz PN-EN 60228, a także posiada bardzo wysoką klasę reakcji na ogień - Dca (konkurencyjne przewody cechuje niższa klasa Eca).

Może być używany zarówno wewnątrz, jak i na zewnątrz budynków, a także bezpośrednio w ziemi. Powłoka zewnętrzna zapewnia odporność na promieniowanie UV oraz warunki atmosferyczne. Przewidywany okres eksploatacji wynosi 25 lat.

Jako jedyny na rynku przewód nadaje się do bezpośredniego układania w ziemi!
Potwierdzone badaniami wykonanymi w UL LLC Laboratory (Nowy Jork, USA) - projekt numer 4790117513, norma UL 854.

Charakterystyka:

• Wyprodukowany specjalnie pod zastosowania solarne
• Napięcie pracy 1,5kV (1,8kV) DC (zgodnie z EN 50618)
• Napięcie znamionowe 1,0/1,0 kV AC
• Żyła wykonana z ocynowanych miedzianych drutów
• Wysoka giętkość
• W pełni bezhalogenowe
• Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
• Niska emisyjność oraz toksyczność dymów (LSOH)
• Niska chłonność wody
• Bardzo dobre własności mechaniczne
• Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
• Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
• Możliwość układania bezpośrednio w ziemi

Zastosowanie:

Przewody solarne NEKU są przeznaczone do wykonywania połączeń pomiędzy modułami fotowoltaicznymi i pomiędzy ciągami modułów, a także jako przewody łączące zespoły modułów z inwerterem (falownikiem). Dzięki wysokiej wytrzymałości środowiskowej nadają się do okablowania każdego rodzaju systemu fotowoltaicznego, od paneli montowanych na dachach budynków po rozbudowane elektrownie słoneczne. Przewody są w pełni bezhalogenowe, dzięki czemu mogą być bezpiecznie wprowadzane do budynków i nie stanowią zagrożenia dla ludzi podczas pożaru.

Specyfikacja:

• Producent: NEKU
• Rodzaj przewodu: H1Z2Z2-K
• Napięcie znamionowe: 1,0/1,0 kV AC
• Napięcie pracy: 1,5kV (1,8kV) DC, zgodny z EN 50618
• Rezystancja izolacji: ok. 1000 MΩ/km
• Napięcie probiercze badania 50Hz: 6500V (AC)
• Znamionowy przekrój żyły: 6,00 mm²
• Średnica zewnętrzna przewodu: 5,90 mm
• Największa dopuszczalna średnica drutu w żyle: 0,31 mm
• Nominalna grubość ścianki izolacji: 0,7 mm
• Nominalna grubość ścianki powłoki: 0,8 mm
• Max. rezystancja żyły przy 20°C: 3,39 mΩ/m
• Min. rezystancja izolacji przy 20°C: 500 MΩ/km
• Obciążalność prądowa: test zgodnie z EN 50618
• Odporność na ozon oraz warunki atmosferyczne: test zgodnie z EN 50618
• Odporność na promieniowanie UV: test zgodnie z EN 50618
• Płomienioodporność: PN-EN 60332-1, LSOH
• Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
• Przewidywany okres eksploatacji: 25 lat

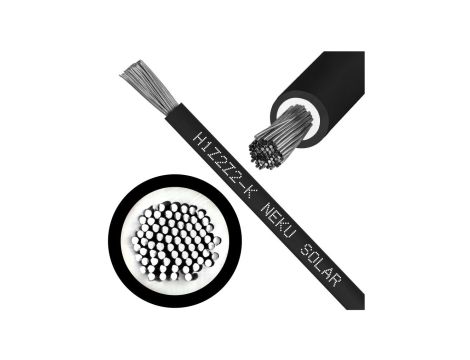

Budowa przewodu:

1. Powłoka: sieciowane tworzywo bezhalogenowe
2. Kolor powłoki: czarny
3. Izolacja: sieciowane tworzywo bezhalogenowe
4. Kolor izolacji: biały
5. Żyła: elastyczna linka z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295

Dopuszczalne temperatury pracy:

• Max. temperatura żyły podczas pracy: +90°C
• Max. temperatura żyły podczas pracy: +120°C/20000h
• Min. temperatura otoczenia dla przewodów ułożonych na stałe: -40°C
• Min. temperatura układania przewodów: -25°C

Przewody fotowoltaiczne – na co zwrócić uwagę?

Aby inwestycja, jaką jest instalacja fotowoltaiczna zwróciła się zgodnie z założeniami, wszystkie komponenty wchodzące w jej skład powinny zapewnić pełną sprawność elektryczną i odpowiednią wytrzymałość mechaniczną w ciągu ok. 25 lat. Bardzo często inwestorzy wybierają jak najlepsze moduły oraz inwertery nie przywiązując większej wagi do przewodów, a to właśnie dzięki nim, będziemy cieszyć się sprawną i bezpieczną instalacją PV.

Do zastosowania w instalacjach PV przeznaczone są kable wykonane według rygorystycznej normy europejskiej EN 50618. Tylko odpowiednio wykonane przewody, które przeszły długotrwałe testy i posiadają certyfikat akredytowanego laboratorium spełnią tak wygórowane wymogi.

Przewody w pełni zgodne z w/w normą mogą nosić zharmonizowaną nazwę H1Z2Z2-K. Wszystkie inne przewody zwane przewodami fotowoltaicznymi, które coraz częściej są spotykanie na naszym rynku produkowane są wg norm zakładowych lub warunków technicznych opracowanych przez danego producenta i najczęściej nie mają potwierdzenia zgodności z w/w normą przez zewnętrzne laboratorium.

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi cynowanej!

Kabel solarny NEKU został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

Certyfikaty i normy:

Prezentowany przewód spełnia wymagania poniższych norm:

• PN-EN 50618:2015-03
• PN-EN 60228:2007
• PN-EN 50575:2015-03/A1:2016-11 (CPR)
• PN-EN 13501-6:2019 - klasa Dca
• PN-EN 60332-1
• PN-EN 61034-2
• PN-EN 60754-2
• DIN VDE 0295
• LVD (2014/35/EU)
• RoHS 2011/65/EC-RoHS-2
• REACH (EC) 1907/2006
• UL 854

Ponadto kabel został wyprodukowany w fabryce spełniającej wymagające warunki Systemu Zarządzania Jakością ISO 9001:2015. Zakres normy: produkcja i dostarczanie kabli i przewodów elektrycznych w izolacjach fluoropolimerowych, bezhalogenowych, przewodów o zastosowaniach specjalnych, przewodów do instalacji fotowoltaicznych oraz drutów miedzianych pokrywanych galwanicznie.
