Przewód koncentryczny żelowany 75ohm TRISET-11 PE 1,63/7,2/10,2 Cu Triset /300m/

Wysokiej jakości przewód koncentryczny Triset stosowany w instalacjach zbiorowych do łączenia podsieci. Dzięki podwójnemu ekranowi gwarantuje wysoki poziom ekranowania, a co za tym idzie bardzo dobrze chroni sygnał użyteczny przed wpływem zakłóceń zewnętrznych. Spełnia normę EN50117 i jest zgodny ze standardem klasy A w całym paśmie transmisyjnym w przedziale częstotliwości 5-3000MHz. Przewód został wyposażony w specjalne żelowe wypełnienie oraz solidną powłokę zewnętrzną (płaszcz polietylenowy PE), dzięki czemu można go stosować bezpośrednio w ziemi, w kanalizacji kablowej lub na powietrzu.

Cechy wyróżniające:

• zgodny ze standardem klasy A
• niska tłumienność
• znakomite dopasowanie
• miedziany rdzeń 1,63 mm
• 86% pokrycie oplotem
• wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A+
• wytrzymała powłoka PE oraz wypełnienie żelem

Charakterystyka:

TRISET 11-PE to wysokiej jakości, podwójnie ekranowany kabel koncentryczny typu RG11 posiadający żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,63 mm, co sprawia, że posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny. Skuteczność ekranowania powyżej 90 dB pozwala na równoległe układanie wielu kabli, co jest konieczne w dużych instalacjach z multiswitchami.

Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód E1025 cieszy się dużą popularnością wśród najlepszych instalatorów. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

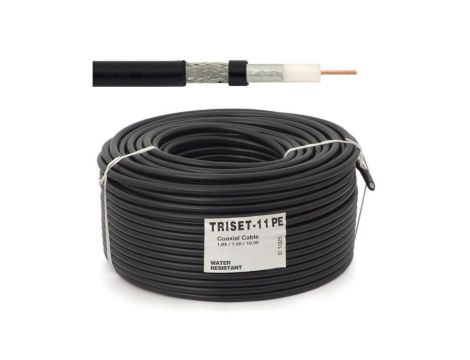

Budowa przewodu:

1. Powłoka zewnętrzna: czarny polietylen PE + żel Ø 10,2 mm
2. Ekranowanie: oplot z aluminium 86%
3. Ekranowanie: folia Al/PET/Al 100%
4. Izolacja: dielektryk fizycznie spieniany Ø 7,2 mm
5. Żyła wewnętrzna: drut miedziany Ø 1,63 mm

Specyfikacja:

• Producent: Triset
• Model: 11-PE
• Symbol produktu: E1025
• Standard przewodu: RG11
• Ekranowanie: > 90dB
• Impedancja: 75 Ω
• Pojemność: 52 pF/m
• Współczynnik skrócenia fali: 84 %
• Rezystancja izolacji: 2000 MΩ/km
• Rezystancja w temperaturze 20°C (rdzeń): 8,3 Ω/km
• Rezystancja w temperaturze 20°C (ekran): 13,5 Ω/km
• Minimalny promień gięcia: 50 (jednokrotny) / 100 (wielokrotny) mm
• Temperatura pracy: -30 do +70 °C
• Temperatura układania: -5 do +40 °C

Klasa A

Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy: C, B, A, A+, A++.

Triset 11-PE posiada bardzo wysoką skuteczność ekranowania. Spełnia wymagania klasy A w pełnym zakresie, a także klasy A+ w większości zakresu.

Normy i certyfikaty:

• Jest zgodny z dyrektywą CPR oraz spełnia europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych
• Jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania dedykowanego do instalacji RTV/SAT
• Posiada deklarację zgodności z dyrektywą RoHS

Tłumienność kabla (częstotliwość / tłumienie):

• 47 MHz: 2,5 dB/100m
• 77 MHz: 4,1 dB/100m
• 174 MHz: 5,6 dB/100m
• 230 MHz: 6,5 dB/100m
• 470 MHz: 9,3 dB/100m
• 862 MHz: 13,2 dB/100m
• 950 MHz: 13,9 dB/100m
• 2150 MHz: 21,0 dB/100m
• 2400 MHz: 21,6 dB/100m

Tłumienność odbić (częstotliwość / tłumienie):

• 5-470 MHz: 23 dB
• 470-862 MHz: 22 dB
• 862-2150 MHz: 20 dB
• 2150-2400 MHz: 18 dB
