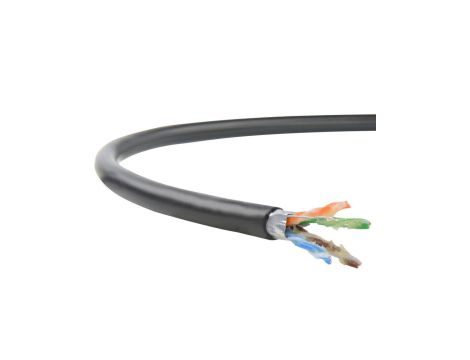

Kabel zewnętrzny żelowany FTPw kat.5e F/UTP 4x2x0,5 /500m/

Dostępność:
Dostępny
Producent:
BITNER
EAN:
5902956351159
Kod producenta:
TI0013 500
Dostępna ilość: 2 szt.
Zastosowanie: BiTLAN F/UTP cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych,w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku...
Dodaj do ulubionych Powiadom znajomego
Opis produktu

Zastosowanie:

BiTLAN F/UTP cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych,w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Posiadają dodatkową taśmę aluminiową pokrytą kopolimerem etylenu i żyłę uziemiającą, stanowiącą ekran kabla, który chroni przed wpływem działania zewnętrznych pól elektromagnetycznych, jak również stanowi zaporę przeciwwilgociową. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody.

Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi.

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla:

F/UTP

Kategoria:

5e

Częstotliwość:

200 MHz

Przepustowość:

1 Gb/s

Przekrój:

4 x 2 x 0,5 (24AWG)

Żyły:

jednodrutowe, okrągłe, z miękkiej miedzi elektrolitycznej o średnicy 0,5 mm (24AWG)

Izolacja:

specjalna mieszanka poliolefinowa

Kolory izolacji żył:

zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

Ośrodek:

cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym

Ekranowanie:

tak, w postaci ekranu ogólnego umieszczonego na ośrodku kabla

Typ ekranu:

folia aluminiowa Al/Kop z żyłą uziemiającą CuSn

Powłoka:

polietylen PE UV

Kolor powłoki:

czarny

Klasyfikacja ogniowa:

Fca

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia:

6 x Ø zewnętrzna przewodu

Średnica zewnętrzna:

7,0 mm

Waga kabla / km:

51 kg

Indeks miedziowy:

16 kg

Zakres temp. podczas pracy:

-30°C do + 80°C

Zakres temp. podczas układania:

-10°C do + 50°C

WŁAŚCIWOŚCI ELEKTRYCZNE

Rezystancja pętli żyły/pary w temp. 20°C (max):

190 Ω/km

Rezystancja izolacji (min):

5 GΩ•km

Asymetria rezystancji żył w parze:

≤ 2%

Pojemność skuteczna dowolnej pary przy 1 kHz:

50 ± 5 nF/km

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):

1600 pF/km

Napięcie pracy:

150 V

Próba napięciowa (żyła/żyła oraz żyła/ekran):

napięcie zmienne 50 Hz: 700 V AC
napięcie stałe: 1000 V DC

Impedancja falowa:

100 ± 5 Ω

Prędkość propagacji NVP:

67%

Tłumienność odbiciowa par w zakresie częstotliwości dB (min):

f = 4-10 MHz: 20 + 5•lg(f)
f = 10-20 MHz: 25
f = 20-200 MHz: 25 - 7•lg(f/20)

Tłumienność ekranowania w zakresie częstotliwości 30-200 MHz (min):

75 dB

Impedancja sprzężeniowa ekranu w zakresie częstotliwości 10 MHz (max):

100 mΩ/m
