Trójkąt montażowy do paneli PV pionowy kąt 15 stopni + 3 śruby M10x20mm

Wspornik trójkątny służący do montażu paneli fotowoltaicznych na dachu płaskim lub dachu o niewielkim nachyleniu. Produkt umożliwia montaż paneli w pionie, kąt nachylenia 15° zapewnia optymalne ustawienie powierzchni panelu w stosunku do słońca.

Trójkąt wykonany został z kątowników aluminiowych 40x40x3 mm oraz jest dostarczany z kompletem śrub umożliwiających skręcenie ze sobą wszystkich trzech elementów. W przeciwprostokątnej trójkąta umieszczono 2 otwory umożliwiające zamocowanie do niego profili montażowych (za pomocą śrub M10). W podstawie wykonano 2 otwory umożliwiające przymocowanie trójkąta do dachu lub bloczków betonowych (za pomocą wkrętów M10, brak w zestawie).

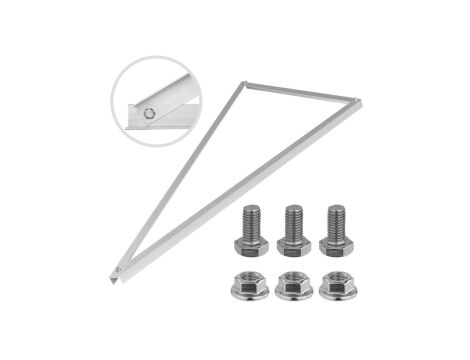

W skład zestawu wchodzą:

• Wspornik trójkątny (aluminium)
• 3 śruby z łbem sześciokątnym M10x20
• 3 nakrętki kołnierzowe M10

Specyfikacja:

• Symbol produktu: TD-15
• Wymiary trójkąta: 1450 x 1450 x 405 mm
• Wymiary kątowników: 40 x 40 x 3 mm
• Kąt nachylenia: 15°
• Orientacja paneli: pionowa
• Materiał: aluminium
• Śruby: M10x20 (stal nierdzewna A2)
• Nakrętki: M10 (stal nierdzewna A2)
• Zdjęcia poglądowe
