Opis produktu

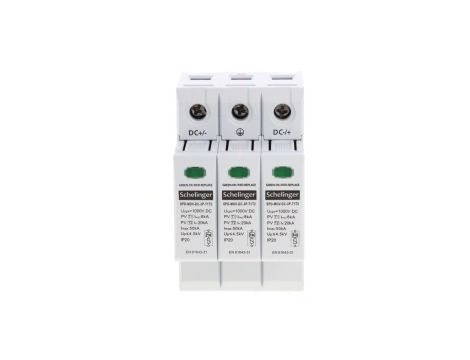

Ogranicznik przepięć 3P 8kA DC 1000V Typ T1+T2 SCHELINGER A53-SPD-MOV-DC-3P
Ogranicznik przepięć 3P 8kA DC 1000V Typ T1+T2 SCHELINGER A53-SPD-MOV-DC-3P to modułowy ogranicznik przepięć do obwodów stałoprądowych, zaprojektowany do ochrony instalacji DC przed przepięciami atmosferycznymi i udarowymi, szczególnie w systemach fotowoltaicznych i rozdzielnicach DC.
Cechy techniczne
- Znamionowe napięcie DC: 1200 V
- Maksymalne napięcie trwałej pracy DC: 1200 V
- Prąd udarowy (10/350): 8 kA
- Graniczny prąd wyładowczy Imax: 50 kA
- Poziom ochrony Up: ≤ 4,5 kV
- Klasa ochronności: Typ 1+2 (T1+T2)
- Rozmiar: 3 moduły, montaż na szynie montażowej DIN 35 mm
- Stopień ochrony: IP20
- Temperatura pracy: -40 °C do 70 °C
- Maks. przekrój przewodu (jedno-/wielodrutowego): 35 mm²
- Wymiary: 90 mm x 54 mm x 81 mm
Zastosowanie produktu
- Ochrona łańcuchów i rozdzielnic w systemach fotowoltaicznych (stringi PV, combiner box) pracujących do 1200 V DC
- Zastosowanie w stacjach ładowania DC oraz instalacjach magazynowania energii (BESS) wymagających ochrony przed przepięciami udarowymi
- Montaż w rozdzielnicach i skrzynkach przyłączeniowych z szyną DIN 35 mm
- Stosowanie w instalacjach przemysłowych DC, gdzie wymagane są zabezpieczenia klasy T1+T2 przed przepięciami atmosferycznymi i łączeniowymi
