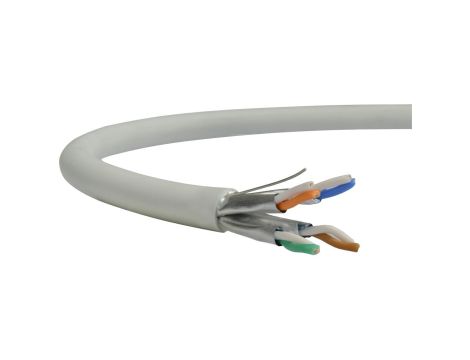

Kabel (skrętka) U/FTP kat.6A ALANTEC to najwyższej wydajności (10 Gb) ekranowany, przewód teleinformatyczny, przeznaczony do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych oraz/lub wymagającym wysokich częstotliwości pracy.
Wysoka jakość produktu została zweryfikowana badaniem w laboratorium INTERTEK w Nowym Jorku (USA) oraz potwierdzona stosownym certyfikatem.
Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych i CCTV.
Wszystkie przewody ALANTEC są zgodne z dyrektywą CPR dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach.
Produkt objęty 25 letnią gwarancją systemową.
Budowa i parametry elektryczne:
- Kategoria: 6A
- Klasa EA: (norma 500MHz) o rozszerzonej charakterystyce do 600MHz
- Przekrój AWG: 4x2x23AWG
- Żyły: miedziane jednodrutowe o średnicy 0,57 mm (23AWG)
- Izolacja: polietylenowa
- Klasyfikacja ogniowa (Euroklasa): Dca
- Ośrodek: 4 pary skręcone, każda para owinięta folią poliestrową, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego ośrednicy min.0.4mm
- Ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm
- Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
- PoE: 802.3 at
- Kolor: jasnoszary
Zastosowanie:
Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tory kabli kategorii 6A przewidziane są do pracy przy częstotliwościach 550 MHz, z przepływnością binarną do 10 Gb/s.
Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych. Wspieramy technologię PoE (Power over Ethernet) jednakże zalecamy sprawdzenie zgodności sprzętu aktywnego z kablami przed instalacją finalną.
Normy i standardy:
- ROHS 2011/65/UE
- EMC 2014/30/UE
- CPR 305/2011
- PN-EN 50173
- ISO/IEC 11801
Właściwości elektryczne przy 20ºC:
- Pętla oporu prądu stałego: ≤ 93,8 Ω /km
- Opór zmienny: ≤ 2%
- Opór izolacyjny (500V): ≥ 5000 MΩ *km
- Opór bierny pojemnościowy przy 800 Hz: nom. 48 nF/km
- Zmienny bierny opór pojemnościowy: ≤ 1500 pF/km
- Charakterystyczny opór pozorny (1-1000MHz): (100 ± 15) Ω
- Nominalna prędkość rozprzestrzeniania się (NVP): 74%,
- Opóźnione rozprzestrzenianie się: Nominalnie ≤ 535 ns/100m
- Kąt opóźnienia: Nominalnie ≤ 20 ns/100m
- Tester instalacji prądu stałego, 1 min. (rdzeń): 1000 V
Właściwości mechaniczne:
- Promień zgięcia: 4 x ø zew
- Max. siła ciągnienia: 80 N
- Zakres temp. podczas użycia: -30°C do + 50°C
- Zakres temp. podczas instalacji: 0°C do + 50°C
- Średnica zew.: 7,3 mm
- Masa / km: 51
UWAGA !
Ze względu na grubość przewodu, nie jest on kompatybilny ze standardowymi wtykami RJ45. Polecamy zakup specjalnie dedykowanego wtyku marki NEKU - "NEKU Wtyk ekranowany FTP STP RJ45 kat.6a kat.7" Symbol 24.0090.
