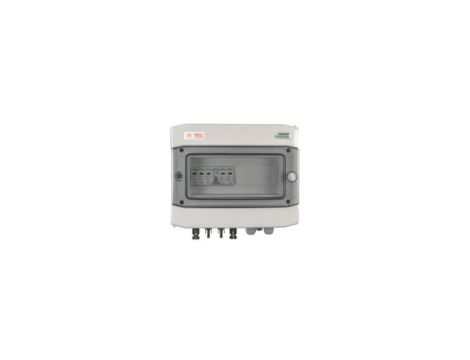

Rozdzielnica prefabrykowana AC 1F 16A T2 DC T2 1MPPT SOL-610 iONTEC

Rozdzielnica elektryczna ACDC T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Parametry elektryczne i mechaniczne obudowy:

• Przeznaczona do montażu natynkowego
• Wykonana zgodnie z normą EN 60670, EN 62208
• Prąd znamionowy In 63 A
• Stopień ochrony IP65
• II klasa ochronności
• Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
• Próba rozżarzonym prętem: 650°C
• Odporność na uderzenia: IK08
• Temperatura pracy: -25°C - +60°C
• Bezhalogenowy plastik do ponownego przetworzenia

Wyłącznik nadprądowy:

• Charakterystyka B
• Wykonany zgodnie z normą IEC/EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
• Napięcie znamionowe łączeniowe 230 V AC

Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000 V:

• PV T2 (Klasa II, Typ 2, C)
• Wykonanie zgodne z 50539-11
• Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
• Maksymalny prąd wyładowczy Imax: 40 kA (8/20 μs)
• Rozmiar: 3 moduły
• Napięcie znamionowe łączeniowe Un: 1000 V
• Termiczna funkcja ochrony
• Opcjonalny styk pomocniczy informujący o stanie wkładki

Ogranicznik przepięć AC NOARK Ex9UE2 20 2P 275:

• T2 (Klasa II, Typ 2, C)
• Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
• Napięcie pracy trwałej Uc: 275 V na fazę
• Rozmiar 2 moduły
