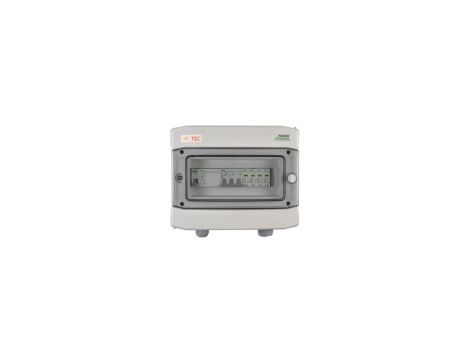

Rozdzielnica prefabrykowana AC RCD 3F 16A T2 SOL-516 iONTEC

Rozdzielnica elektryczna AC T2 zapewnia pełną ochronę obwodów AC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Parametry elektryczne i mechaniczne obudowy:

• Przeznaczona do montażu natynkowego
• Wykonana zgodnie z normą EN 60670, EN 62208
• Prąd znamionowy In 63 A
• Stopień ochrony IP65
• II klasa ochronności
• Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
• Próba rozżarzonym prętem: 650°C
• Odporność na uderzenia: IK08
• Temperatura pracy: -25°C - +60°C
• Bezhalogenowy plastik do ponownego przetworzenia

Wyłącznik nadprądowy:

• Charakterystyka B
• Wykonany zgodnie z normą IEC/EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
• Napięcie znamionowe łączeniowe 230/400 V AC

Wyłącznik różnicowoprądowy Ex9L-N:

• Typ wyłącznika: A
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy: 100 mA
• Liczba biegunów: 4
• Wytrzymałość zwarciowa: 6 kA

Ogranicznik przepięć AC:

• Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
• Napięcie pracy trwałej Uc: 275 V na fazę
