Opis produktu

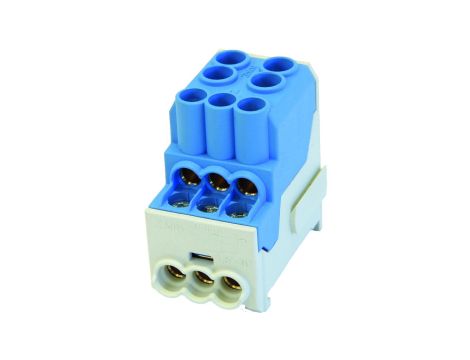

Blok rozdzielczy - dystrybucyjny Al/Cu SDB 100 (80010) SIMBLOCK niebieski 81601003
Blok rozdzielczy SDB 100 to jednopolerowy moduł dystrybucyjny przeznaczony do łączenia przewodów aluminiowych i miedzianych w instalacjach o napięciu znamionowym do 1000 V AC. Stosowany w rozdzielnicach i szafach sterowniczych tam, gdzie wymagane jest bezpośrednie łączenie przewodów różnych materiałów.
Cechy techniczne
- Nr katalogowy: 81601003; producent: Simet Spółka Akcyjna (Jelenia Góra)
- Liczba biegunów: 1; łączna liczba podłączeń: 8
- Możliwość łączenia przewodów Al/Cu; wejścia i wyjścia przygotowane na różne średnice przewodów
- Napięcie znamionowe: 1000 V AC; prąd znamionowy dla Cu: 101 A
- Wymiary: szer. 30,2 mm × wys. 49 mm × gł. 55,4 mm
- Montaż na szynie DIN TS 35
- Osłona izolacyjna przed dotykiem
- Zgodność z normami EN 60998-2-1 i IEC 61238-1; dyrektywy RoHS
- Akcesoria dostępne: szyna montażowa TS 35 oraz pasta stykowa
Zastosowanie produktu
- Blok rozdzielczy SDB 100 stosowany w rozdzielnicach niskiego napięcia do dystrybucji mocy i łączenia przewodów Al/Cu.
- Montaż w szafach sterowniczych i energetycznych na szynie TS 35 w celu realizacji punktów połączeniowych o napięciu do 1000 V AC.
- Zastosowanie tam, gdzie wymagana jest izolacja przed dotykiem oraz większa liczba podłączeń w obrębie jednego biegunu.
