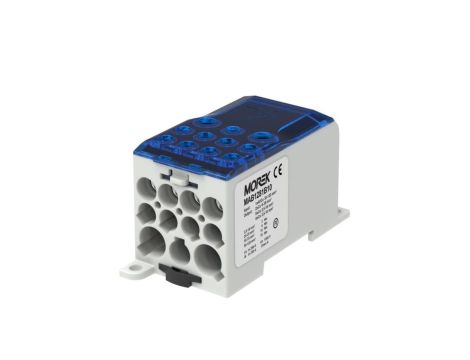

Blok dystrybucyjny - rozdzielczy OJL280A niebieski we: 1xAl/Cu 35-120 wy: 2x6-35mm2/5x2,5-16mm2/ 4x2,5-10mm2 1000V MAB1281B10

Blok dystrybucyjny - rozdzielczy OJL280A niebieski we: 1xAl/Cu 35-120 wy: 2x6-35mm2/5x2,5-16mm2/ 4x2,5-10mm2 1000V MAB1281B10

Blok dystrybucyjny OJL280A przeznaczony do rozdziału prądu w instalacjach elektrycznych; jednopolowy moduł z wejściem dla przewodów Al/Cu do 120 mm², stosowany w szafach rozdzielczych i obwodach głównych/ pomocniczych.

Cechy techniczne

• Prąd znamionowy: 280 A (dla przewodów miedzianych); dopuszczalny prąd dla aluminium: 250 A.
• Napięcie znamionowe: 1000 V.
• Wejście: 1x Al/Cu do 120 mm².
• Wyjścia: łącznie 12 przyłączy; rozbicie na grupy: 3 przyłącza dla przewodów >25 mm², 5 przyłączy dla przewodów do 16 mm² oraz 4 przyłącza dla przewodów do 10 mm².
• Liczba biegunów: 1.
• Osłona izolacyjna przed dotykiem: tak (IP20).
• Temperatura pracy: do 80°C.
• Wymiary (S×G×W): 44,4 × 97 × 51 mm; masa: 178 g.
• Montaż: szyna DIN lub śruba (moduł do instalacji w szafach rozdzielczych).

Zastosowanie

• Dystrybucja faz i przewodów neutralnych w rozdzielnicach głównych i pomocniczych.
• Połączenia zasilające w rozdzielniach przemysłowych i budynkowych wymagające dużych przekrojów przewodów (Al/Cu).
• Modułowa instalacja na szynie DIN w szafach sterowniczych, panelach zasilających i punktach rozdziału obwodów.
• Zastosowania wymagające separacji wejścia o dużym przekroju od kilku wyjść o mniejszych przekrojach przy zachowaniu znamionowego napięcia do 1000 V.
