WESA Łącznik Żaluzjowy Pojedynczy

Pojedynczy Łącznik Włącznik Żaluzjowy

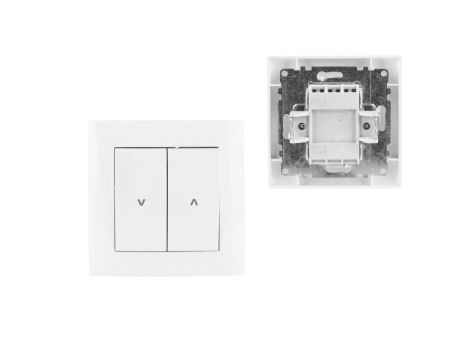

WESA LC-12

✔️ Łącznik Żaluzjowy Podtynkowy należy do serii gniazd oraz łączników WESA.

✔️ Łącznik żaluzjowy pojedynczy wyposażony w dwa przyciski. Stosowany do sterowania roletami i żaluzjami (podnoszenie/opuszczanie).

✔️ Sterowanie tj. podnoszenie lub opuszczanie rolet (żaluzji) następuje poprzez przytrzymanie przycisku. Naciśnięcie dwóch przycisków jednocześnie spowoduje to, że zadziała ten, który został naciśniety jako pierwszy

✔️ Włącznik pasuje do standardowej puszki 60 mm, posiada ramkę w zestawie.

✔️ Posiada możliwość zamocowania w systemie ramkowym. W takim przypadku montażu w ramkach modułowych, trzeba zdemontować ramkę pojedynczą.

Zestaw składa się z

• 1 szt. Pojedynczy Włącznik Żaluzjowy VCX LC-12

Seria WESA gwarantuje:

✔️ Ponadczasowy elegancki design

✔️ Przeznaczone do montażu podtynkowego

✔️ Przeznaczone do montażu na wkręty lub pazurki w standardowych puszkach Ø 60mm

✔️ Wykonane z PP+ABS – wysoka odporność na zarysowania oraz osiadanie kurzu

✔️ Możliwość łączenia w systemach ramkowych pionowych i poziomych (do czterech jednostek)

✔️ Każda jednostka ma w komplecie z ramkę pojedynczą

✔️ Każda jednostka zapewnia szybki montaż dzięki otwartym zaciskom

✔️ System zapewnia możliwość wymiany ramki

Specyfikacja Techniczna:

• Zaciski: gwintowane
• Układ połączeń: 1
• Natężenie prądu: 10A
• Napięcie prądu pracy: 230V
• Sposób mocowania: możliwość zamocowania w systemie ramkowym
• Stopień ochrony: IP20

Wymiary:

• Wysokość całkowita: 83,80 mm
• Szerokość całkowita: 83,80 mm
• Głębokość całkowita: 40,90 mm

Schemat połączenia:

Przewody zasilające N z puszki instalacyjnej (ze ściany) i silnika żaluzji N łączymy razem, tak samo przewody PE łączymy razem. Przewód fazowy L zasilający 240V podłączamy na zacisk 2 łącznika.

Przewody żaluzji: 5 zasilanie silnika 4 ruch do góry 6 ruch na dół.

Przygotowanie łącznika:

• wyprowadzenia 2 i 5 łączymy razem przewodem elektrycznym (mostek) o przekroju takim jak nasza instalacja.
• wyprowadzenie 2 zasilanie L (line)
• wyprowadzenie 5 – zasilanie silnika żaluzji
• wyprowadzenie 6 ruch na dół żaluzji wyprowadzenie 4 ruch do góry żaluzji.
• wyprowadzenia 1 i 3 nieczynne.
