Licznik Prądu Jednofazowy Podlicznik Zużycia Energii 1FAZ 230V SDM120D MID

Dostępność:
Dostępny
Producent:
EAN:
5906874479575
Kod producenta:
SDM120D
Dostępna ilość: 30 szt.
Jednofazowy Licznik Energii DSM 120 DB z Podświetleniem SDM120D MID ✅ Służy do wskazań pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B. ✅ Licznik jest...
Dodaj do ulubionych Powiadom znajomego
Opis produktu

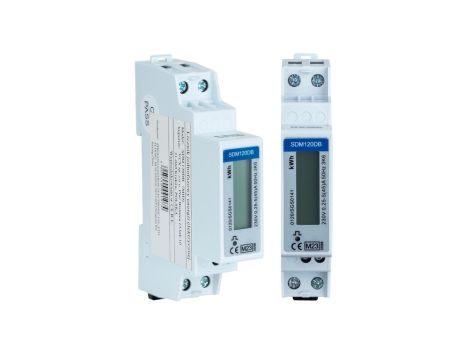

Jednofazowy Licznik Energii DSM 120 DB z Podświetleniem

SDM120D MID

Służy do wskazań pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.

✅ Licznik jest zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive pol.: dyrektywa dotycząca urządzeń pomiarowych z dnia 31 marca 2004 roku.

✅ Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego.

Zestaw zawiera:

  • 1 szt. Licznik energii elektrycznej SDM120D MID

Parametry pracy:

  • Napięcie znamionowe: 230V
  • Napięcie pracy: 176/276 V
  • Odporność na napięcie: AC 4 kV-1m
  • Odporność na napięcie udarowe: 6kV1,2µS
  • Prąd: 5A
  • Maksymalny prąd znamionowy: 45A
  • Prąd rozruchowy: 0,4% lb
  • Odporność na przeciążenia: 30 Imax – 0,01s
  • Częstotliwość pracy: 50 Hz
  • Pobór mocy: 50/60Hz
  • Wyjście impulsowe: Max2W/10VA
  • Wyświetlacz: 1000 imp/kWh
  • Wyświetlacz analogowy: LCD
  • Maksymalny odczyt: 99999,9 kWh

Parametry techniczne:

  • Dokładność: klasa 1
  • Standard międzynarodowy: IEC 62053-21/EN EN 50470-1/3
  • Temperatura pracy: -20°C / + 55°C
  • Temperatura składowania: -40°C +/- 70°C
  • Temperatura referencyjna: +23°C +/- 2°C
  • Wilgotność podczas pracy: ≤90%
  • Wilgotność podczas magazynowania ≤95%
  • Czas uruchomienia: 3 sekundy
  • Ochrona przed wnikaniem wody i pyłu: IP51
  • Środowisko mechaniczne: M1
  • Stopień ochrony: II

Wymiary:

  • Wysokość: 119 mm
  • Szerokość: 17,5mm
  • Głębokość: 62mm

Schemat podłączenia

  • Zacisk 1 : L-in
  • Zacisk 2 : L-out
  • Zacisk 3 i 4 : N
  • Zacisk 6 i 7: wyjście impulsowe
  • 8. Montaż.

Wskazówki dotyczące montażu

  • Nie należy montować licznika przed przetestowaniem i plombowaniem
  • Licznik montować należy w miejscu łatwo dostępnym dla odczytu, na ścianie ognioodpornej w miejscu nienarażonym na zabrudzenie, udary mechaniczne i dobrze wentylowanym.
  • Zaleca się montaż w skrzynce ochronnej.
  • Zaleca się, aby przewód łączący licznik z obwodem zewnętrznym był zwymiarowany zgodnie z właściwymi przepisami w kontekście zastosowanego zabezpieczania nadprądowego na przewodzie wyjściowym licznika.
  • Zaleca się zastosowanie osobnego wyłącznika umożliwiającego wyłączenie licznika. Wyłącznik taki musi być zgodny z przepisami.
  • 1. Szyna DIN
