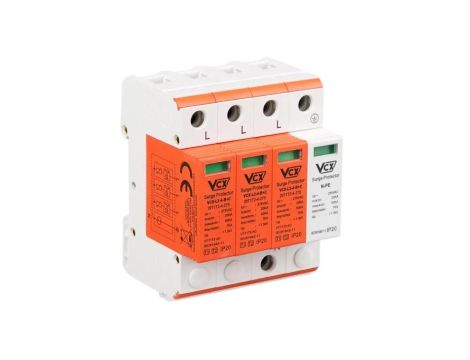

Ogranicznik Przepięć Z Iskiernikiem Klasy T1T2 B+C 3P NPE 7kA IP20 VCX

Ogranicznik przepięć z iskiernikiem klasy T1T2 (B+C) 3P + NPE 7kA

VCX - VCX B+C 3P+NPE 7kA

✔️ Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu TN-S, TN-C, IT.

✔️ Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być w miejscach wprowadzeń instalacji elektrycznej do budynku.

✔️ Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.

✔️ Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.

✔️ Stosowanie modułowych ochronników przepięć VCX-BC + NPE klasy T1T2 nie wymaga używania dławików odsprzęgających.

✔️ Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

✔️ Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Zestaw składa się z

• 1szt. ogranicznik przepięć VCX B+C 3P+NPE 7kA

Opis Techniczny

• Klasa ochrony: T1, T2
• Ilość biegunów: 3+1
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275V AC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7A
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

Wymiary:

• Szerokość: 72mm
• Głębokość: 62mm
• Głębokość bez frontalnej części ogranicznika: 50mm
• Wysokość tylnej części montażowej: 35mm

Schemat podłączeń

✅ Ochronnik posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia.

✅ W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 125A gG lub bezpiecznika 40A typ C.
