Licznik Energii Trójfazowy Podlicznik Pobór Energii Czynnej 3FAZ SDM72D MID

Dostępność:
Dostępny
Producent:
EAN:
5901122680512
Kod producenta:
SDM 72D
Dostępna ilość: 120 szt.
Trójfazowy Licznik Energii Elektrycznej SDM72D MID ✔️ Licznik trójfazowy z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla...
Dodaj do ulubionych Powiadom znajomego
Opis produktu

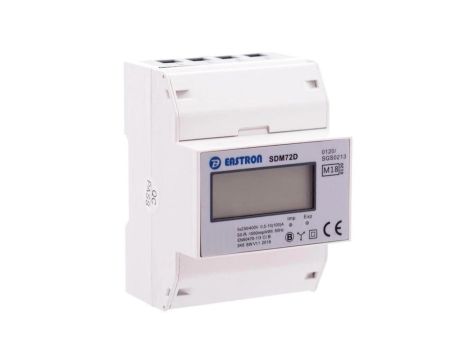

Trójfazowy Licznik Energii Elektrycznej

SDM72D MID

✔️ Licznik trójfazowy z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla zastosowań przemysłowych i komercyjnych.

✔️ Model SDM72D - mierzy i wskazuje pobór energii czynnej (kWh).

✔️ Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive pol.: dyrektywa dotycząca urządzeń pomiarowych z dnia 31 marca 2004 roku.

Zestaw składa się z

  • 1szt. Licznik Energii Elektrycznej SDM72D MID

Parametry pracy

  • Napięcie znamionowe: 230/400V AC (3~)
  • Napięcie pracy: 80%-120% Un
  • Odporność na napięcie: AC 4kV-1m
  • Odporność na napięcie udarowe: 6kV-1,2/50µS
  • Prąd: 10A
  • Maksymalny prąd znamionowy: 100A
  • Prąd rozruchowy: 0,4% lb
  • Odporność na przeciążenia: 30 Imax – 0,01s
  • Częstotliwość pracy: 50 Hz +/- 10%
  • Pobór mocy: ≤2W/10VA/Faza
  • Wyświetlacz 1000imp/kWh

Parametry techniczne

  • Dokładność: klasa 1
  • Standard międzynarodowy dokładności pomiaru energii czynnej: IEC 62053-21/EN EN50470-1/3,
  • Temperatura pracy: -20°C / + 55°C
  • Temperatura magazynowania: -40°C / + 70°C
  • Temperatura referencyjna: +23°C +/- 2°C
  • Wilgotność podczas pracy: ≤90%
  • Wilgotność podczas magazynowania: ≤95%
  • Czas uruchomienia: 10 sekund
  • Ochrona przed wnikaniem wody i pyłu: IP51
  • Środowisko mechaniczne: M1
  • Stopień ochrony: II

Schemat podłączenia

  • Zacisk 1/5: L1 IN/OUT
  • Zacisk 2/6: L2 IN/OUT
  • Zacisk 3/7: L3 IN/OUT
  • Zacisk 4/8: neutralny

Wymiary

  • Wysokość: 100mm
  • Szerokość: 72mm
  • Wysokość frontalnej części licznika: 45mm

Wskazówki dotyczące montażu

✅ Przed podłączaniem licznika upewnij się, że nie jest on podłączony do prądu.

✅ Używaj wyłącznie izolowanych narzędzi.

✅ Przed uruchomieniem sprawdź poprawność podłączenia przewodów oraz ich adekwatność dla maksymalnego prądu licznika.

✅ Montuj licznik wyłącznie w otoczeniu suchym, czystym, zabezpieczonym przed zabrudzeniem i ryzykiem uszkodzeń.

✅ Nie dotykaj zacisków licznika narzędziami nieizolowanymi, gołymi rękami lub innymi nieprzeznaczonymi do tego przedmiotami.

✅ Po zamontowaniu licznika zamknij pokrywę ochronną, nie zrywaj plomb, nie otwieraj pokrywy – doprowadzić może do błędnych wskazań i unieważnienia gwarancji.

✅ Po zamontowaniu urządzenie może być obsługiwane wyłącznie przez uprawniony personel
