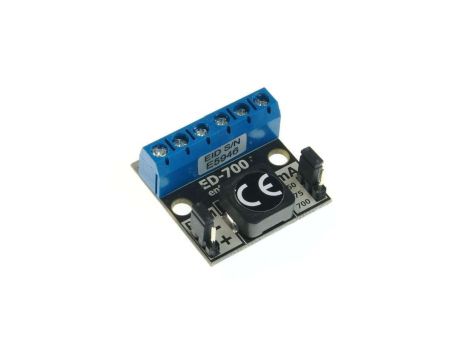

ENTERIUS ED-700 Driver prądowy LED 175, 350, 700 mA

Driver prądowy LED ED-700 to urządzenie stabilizujące prąd zasilania diod LED. Dzięki niemu za pomocą zwykłego zasilacza napięciowego (stabilizowane napięcie na wyjściu) można zrealizować zasilanie prądowe dla diod LED z prądami o wartościach 175, 350 lub 700 mA. ED-700 to driver LED obniżający napięcie, czyli napięcie wymagane na diodach LED musi być niższe niż napięcie zasilania drivera (9-36VDC). Można więc nim zasilić diody Power LED, moduły prądowe LED lub oprawy prądowe LED wymagające do pracy napięć w zakresie od 3V do 34V.

Dodatkowe wejście ściemniające dla sygnału PWM o dowolnej polaryzacji pozwala na łatwą regulację jasności każdym ściemniaczem lub sterownikiem LED dającym na wyjściu modulację PWM. Wyjątkowo małe gabaryty drivera pozwalają na jego montaż w większości opraw oświetleniowych.

Co mogę tym ściemniać?

Bezpośrednio:

• pojedyncze diody LED
• łańcuchy szeregowo połączonych diod LED
• oprawy LED zasilane prądowo
• moduły LED wymagające zasilania prądowego
• diody COB
• naświetlacze COB zasilane prądowo

Dane techniczne

• Napięcie zasilania: 9-36 VDC
• Pobór prądu bez obciążenia: 2 mA
• Prąd wyjściowy LED: 175/350/700 mA
• Zakres temperatur pracy: -15… +45 ºC
• Dokładność stabilizacji: +/- 5 %
• Sprawność maksymalna: 96 %
• Częstotliwość sygnału PWM: 0-1 kHz
• Dopuszczalne napięcie na wejściu PWM: 3,5 – 24 VDC
• Prąd pracy wejścia PWM [+]: 3 – 24 mA
• Prąd pracy wejścia PWM [-]: ~10 mA
• Wymiary urządzenia (D x S x W): 30 x 30 x 15 mm
• Wbudowane zabezpieczenia:
  - termiczne: 145o wewnątrz układu
  - UVLO (Under Voltage Lock Out) zabezpieczenie przed pracą przy zbyt niskim
  napięciu zasilania: < 8 V
  - przeciw-zwarciowe
  - przeciw-przeciążeniowe
  - miękki start
  - przeciw pracy bez obciążenia
