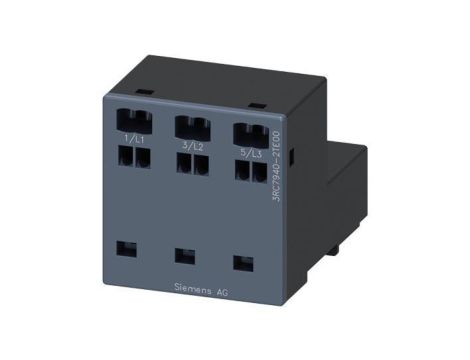

Adapter do indywidualnego montażu do 3RC7 ILM wielkość S00 zabudowa tylko z 3RT2.1 3RC7940-2TE00

Dostępność:
Dostępny
Producent:
SIEMENS
EAN:
4047621109848
Kod producenta:
3RC7940-2TE00
Dostępna ilość: 2 szt.
Moduły ILM INTELLIGENT LINK MODULE Inteligentne moduły łączeniowe SIRIUS 3RC7 Sterowanie, opomiarowanie i diagnostyka Czas na zmianę! Czas na SIRIUS 3RC7! Sterowanie, kontrola napięcia zasilania,...
Dodaj do ulubionych Powiadom znajomego
Opis produktu
Moduły ILM INTELLIGENT LINK MODULE

Inteligentne moduły łączeniowe
SIRIUS 3RC7

Sterowanie, opomiarowanie i diagnostyka

Czas na zmianę!

Czas na
SIRIUS 3RC7!

Sterowanie, kontrola napięcia zasilania, pomiar prądu, pomiar mocy.
Z SIRIUS 3RC7, czyli naszym nowym modułem łączeniowym przeznaczonym do realizacji rozruchu bezpośredniego i nawrotnego staje się to standardem.

Inteligentne układy rozruchowe

ILM czyli intelligent link modules
Moduł SIRIUS 3RC7 kryjący się pod określeniem inteligentny moduł łączeniowy to łącznik mechaniczny i elektryczny który wraz z wyłącznikiem i stycznikiem pozwala zbudować układ rozruchowy do rozruchu bezpośredniego lub nawrotnego o prądzie znamionowym z zakresu 0,4...32 A. Łącznik ten integruje układ pomiarowy który przyłączany jest do nadrzędnego systemu sterowania.

Komunikacja ze sterownikiem
Komunikacja odpływu realizowana jest za pomocą standardu ET-connection, tego samego który wykorzystywany jest w przypadku systemy rozproszonych wejść i wyjść SIMATIC ET200AL. Nadrzędnym urządzeniem dla modułów 3RC7 jest sterownik lub wyspa ET200SP, która z uwagi na swoje parametry, podobnie jak moduł 3RC7 przewidziana jest do montażu wewnątrz szafy sterowniczej.

Portfolio aparatury rozruchowej
SIRIUS 3RC7 to moduł, który znakomicie wpisuje się w portfolio aparatury łączeniowej SIRIUS. Pozwala na wdrożenie aktualnych wymagań co do kontroli zużycia energii i predykcyjnej detekcji usterek w układach rozruchowych zasilających małe silniki.

Cechy produktów

  • Bezpieczeństwo maszyn

    Układ rozruchowy zbudowany z wykorzystaniem modułów 3RC7 może być wykorzystany do realizacji funkcji bezpieczeństwa. Jego implementacja wygląda identycznie jak dla zwykłego stycznika.

  • Dwie wersje

    Moduły 3RC7 występują w dwóch wersjach różniących się funkcjonalnością. Są to wersje Standard i High Feature. Zasadniczą różnicą jest to, że wersja Standard nie mierzy napięcia, przez co też nie możemy obliczyć pobieranej mocy. Będzie nadawać się więc do aplikacji w których wystarczy pomiar tylko prądu.

  • Możliwość rozbudowy

    Do wyspy wejść-wyjść ET200SP za pomocą jednego modułu ET-connection można przyłączyć do 16 modułów 3RC7. Dzięki czemu w szybki i łatwy sposób możemy zintegrować do 16 odpływów silnikowych z rozruchem bezpośrednim lub nawrotnym.

  • Zaciski sprężynowe

    Moduły SIRIUS 3RC7 występują tylko w wersji przeznaczonej do montażu na stycznikach i wyłącznikach wyposażonych w zaciski sprężynowe. Najważniejszą zaletą zacisków sprężynowych jest ich bezobsługowość.

    • Bezpieczeństwo maszyn

    Dwie wersje

    Możliwość rozbudowy

    Zaciski sprężynowe

Zobacz, jakie pytania mieli inni użytkownicy

Moduł 3RC7 realizuje funkcję przekaźnika przeciążeniowego. Dzięki czemu, można z niej zrezygnować i zastosować wyłącznik zabezpieczający tylko na wypadek zwarcia (bez członu przeciążeniowego). Upraszcza to aplikację i zwiększa jej dostępność.

Styczniki, podobnie jak moduł 3RC7 zasilane są napięciem 24 V DC. Styczniki zasilone są bezpośrednio z modułu 3RC7 który dodatkowo sterowany jest przebiegiem PWM pozwalającym ograniczyć ilość pobieranej energii.

Konfiguracja odbywa się z poziomu oprogramowania TIA Portal. Zasadniczo nie różni się niczym od dodania kolejnego moduły wejść czy wyjść. Z punktu widzenia sterownika PLC, moduł 3RC7 jest jego integralną częścią.

Moduły 3RC7 mogą zasilać silniki o prądzie nominalnym 32 A. W przypadku większych odbiorników, podobną funkcjonalność można osiągnąć wykorzystując np. układy łagodnego rozruchu.
