Mostek na blachę trapezową Uchwyt trapezowy aluminiowy szyna montażowa 300x70mm do paneli PV

Mostek na blachę trapezową Uchwyt trapezowy aluminiowy szyna montażowa 300x70mm do paneli PV

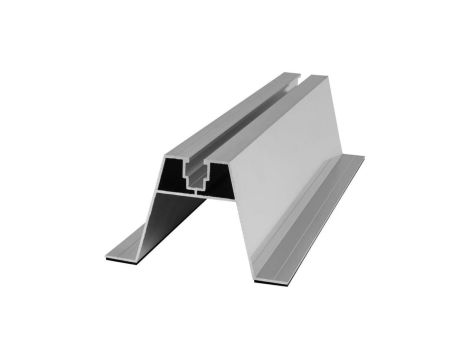

Uchwyt trapezowy, tzw. mostek, o długości 300mm przeznaczony do montażu paneli fotowoltaicznych bezpośrednio do pokrycia dachowego wykonanego z blachy trapezowej.

Produkt został wykonany z wysokiej jakości aluminium, dzięki czemu jest o 30% bardziej wytrzymały niż standardowe profile. Dolna powierzchnia, przylegająca bezpośrednio do dachu, została zaizolowana za pomocą uszczelek wykonanych z EPDM. Mostek jest odporny na warunki atmosferyczne, dzięki czemu nie utraci swoich właściwości przez długie lata.

Szyna została przystosowana do mocowania paneli za pomocą klem środkowych i końcowych. Klemy są mocowane do kanału profilu za pomocą śrub imbusowych M8 i wpustów przesuwnych M8 (z kulką lub kwadratowych). Uchwyt przykręcamy prostopadle do fali blachy za pomocą samowiercących (brak otworów) blachowkrętów lub wkrętów farmerskich. Zaleca się stosowanie 6 wkrętów na 1 mostek.

Dane techniczne:

• Symbol: TL70-300
• Długość: 300 mm
• Szerokość: 110 mm
• Wysokość: 70 mm
• Szerokość uszczelki: 20 mm
• Materiał: aluminium gat. 6063, T66
• Uszczelka: taśma EPDM
• Kanał: na wpust przesuwny M8 (kwadratowy lub z kulką)
• Waga: 0,37 kg

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcji montażowych:

• Dach skośny - blacha trapezowa

Konstrukcja na dach skośny - blacha trapezowa

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu skośnym pokrytym blachą trapezową.

W przypadku montażu paneli fotowoltaicznych na dachu skośnym, ze względów bezpieczeństwa nie ma możliwości ustawienia ogniw pod innym kątem, niż nachylenie dachu.

Konstrukcja do montażu paneli solarnych na dachu z blachotrapezu jest przytwierdzana bezpośrednio do pokrycia dachowego. Przy jej montażu zamiast standardowych profili montażowych stosujemy szyny trapezowe, do których przytwierdzamy moduły fotowoltaiczne.

Komponenty potrzebne do wykonania konstrukcji montażowej:

• Mostek na blachę trapezową
• Klamra środkowa
• Klamra końcowa
• Śruba imbusowa
• Wpust kwadratowy (nakrętka) lub Wpust przesuwny z kulką
• Wkręt samowiercący
