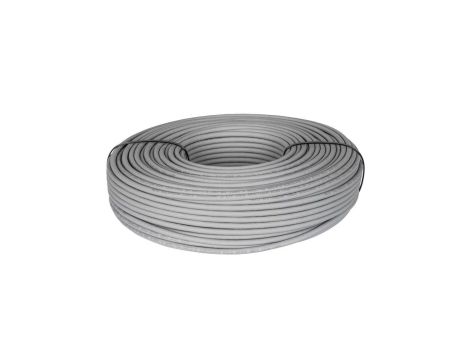

Charakterystyka:

• Producent: NEKU
• Symbol: 01.0246
• Kategoria: 6
• Klasa: E
• Konstrukcja: U/UTP
• Typ kabla: wewnętrzny
• Przekrój AWG: 4x2x23AWG
• Przepustowość binarna: 1-10 Gb/s (w zależności od długości)
• Pasmo częstotliwości (max): 250 MHz
• Klasyfikacja ogniowa CPR (Euroklasa): B2ca
• Normy: EN 50173, ISO/IEC 11801, ANSI/TIA 568.2-D
• Temperatura instalacji: 0°C do +50°C
• Temperatura pracy: -20°C do +60°C
• Średnica zewnętrzna (przybliżona): 6,3 mm
• Waga: 44 kg/km

Budowa:

• Żyły: miedziane jednodrutowe Cu Ø 0,56 mm (23AWG)
• Izolacja: polietylen o wysokiej gęstości HDPE Ø 1,00 mm
• Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC) Ø 6,3 mm
• Ośrodek: 4 pary skręcone na wkładce rdzeniowej w kształcie krzyża
• Ekran: brak
• Rip cord: tak
• Kolor powłoki: szary

Właściwości mechaniczne:

• Maksymalna siła naciągu: ≤100 N
• Wydłużenie przewodnika: ≥15%
• Wytrzymałość na rozciąganie (powłoka przed starzeniem): ≥8,3 MPa
• Wydłużenie (powłoka przed starzeniem): ≥100%
• Wytrzymałość na rozciąganie (powłoka po starzeniu 100℃, 24×2h): ≥75% × wytrzymałość przed starzeniem
• Wydłużenie (powłoka po starzeniu 100℃, 24×2h): ≥75% × wydłużenie przed starzeniem

Właściwości elektryczne:

• Impedancja w zakresie 4-250 MHz: 100 ± 15 Ω
• Asymetria rezystancji (DC): max. 5%
• Rezystancja przewodnika przy 20℃ (DC): ≤73,2 Ω/km
• Asymetria pojemności pary względem ziemi: ≤330 pF/100m
• Rezystancja izolacji: >5000 MΩxkm
• Wytrzymałość dielektryczna: DC 2500V przez 2 sekundy

Dane producenta:

SPEC KABLE sp. z o.o.
Macieja Palacza 113a
60-273 Poznań (Polska)
