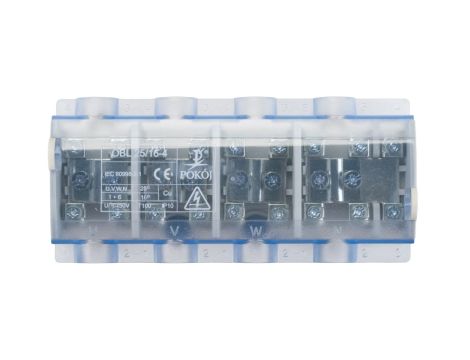

Wysoka jakość i trwałość: Wszystkie elementy torów prądowych są cynowane lub cynkowane, co zapewnia doskonałą ochronę przed korozją i długą żywotność produktu.
Elastyczność konfiguracji:
- Każdy z prądowych torów odgałęźnych wyposażony jest w cztery stalowe zaciski nowej konstrukcji.
- W odmianach czterotorowych tor neutralny posiada sześć zacisków.
- Możliwość poszerzenia jednego toru głównego do sześciu torów odgałęźnych pozwala na pełniejsze wykorzystanie odgałęźnika i eliminuje potrzebę mostkowania z sąsiednim torem.
Innowacyjny zacisk toru głównego: Niewątpliwą zaletą jest konstrukcja zacisku toru głównego, która pozwala na montaż przewodu przelotowo, bez konieczności jego przecinania. To oszczędność czasu i materiału!
Uniwersalne mocowanie: Odgałęźniki OBL możesz łatwo zamocować zarówno na listwie TS35, jak i bezpośrednio do podłoża. Specjalny zaczep krzywkowy, obracający się między trzema ogranicznikami obrotu, umożliwia szybki montaż i kontrolę prawidłowego zamocowania na szynie, z wyraźnymi pozycjami "do montażu" i "po zamocowaniu". To funkcjonalne rozwiązanie znacznie ułatwia pracę instalatora.
Odgałęźniki jednotorowe posiadają kołki i otwory pozycjonujące (w czterotorowych tylko otwory), co umożliwia tworzenie zestawów wielotorowych i ułatwia ich wspólny montaż.
Bezpieczeństwo i kontrola: Każdy odgałęźnik wyposażony jest w otwory do plombowania, uniemożliwiające niekontrolowane zdjęcie pokrywki. Otwory są dostosowane do typowych, dostępnych na rynku zabezpieczeń.
Przejrzyste oznaczenia: Na każdym odgałęźniku OBL, zarówno na korpusie, jak i przezroczystej pokrywie, umieszczono podstawowe parametry elektryczne niezbędne dla instalatora: typ, napięcie znamionowe izolacji, dopuszczalne przekroje przewodów oraz zgodność z określoną normą. Dodatkowo znajdziesz tam oznaczenia poszczególnych torów, a w przypadku pokrywek odmian jednotorowych, gniazda na oznaczniki, które umożliwiają indywidualne oznakowanie zgodnie z potrzebami klienta.
Kompatybilność z różnymi przewodami: Odgałęźniki są przystosowane przede wszystkim do przewodów miedzianych, ale przy zachowaniu odpowiednich zasad bezpieczeństwa (oczyszczenie końcówki z warstwy tlenku i zabezpieczenie wazeliną lub smarem neutralnym) można zastosować również przewody aluminiowe
DANE TECHNICZNE
Przekrój znamionowy: główny 25mm2 / odgałęźny 16mm2
Napięcie znamionowe izolacji: 750V
Prąd znamionowy ciągły: główny 101A / odgałęźny 76A
Przyłączalność znamionowa drutu: główny 6-25mm2 / odgałęźny 2,5-16mm2
Przyłączalność znamionowa linki: główny 6-16mm2 / odgałęźny 2,5-10mm2
Moment skręcający dla zacisków: główny 2,0Nm / odgałęźny 1,2Nm
Długość odizolowania: główny 21mm / odgałęźny 17mm
Materiał: korpus poliamid / pokrywa poliwęglan
Mocowanie: TS35 lub do podłoża
Temperatura otoczenia: -25...+100ºC
IP: 10
Norma: IEC 60998-2-1
